Замена кабеля дисплея Blu Dash 5.0 Dual SIM
Замена кабеля дисплея, который соединяет материнскую плату с экраном, может устранить проблемы с экраном. Это шаг средней сложности, требующий нескольких инструментов.
Шаг 1

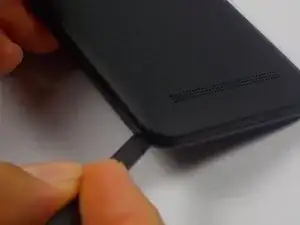

Найдите небольшой паз в левом нижнем углу задней панели.
Вставьте лопатку в небольшой паз и слегка поверните её. Это вызовет приподнимание угла задней панели.
Когда задняя панель станет достаточно свободной, снимите её полностью пальцами.
Шаг 2

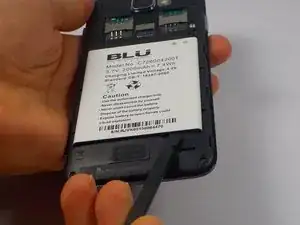

Сняв заднюю панель, вы увидите большой белый прямоугольник. Это аккумулятор. Подденьте лопатку под выемку в правом нижнем углу аккумулятора и потяните его вверх.
Шаг 3

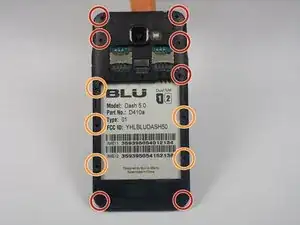

Используя отвёртку Phillips PH00, выкрутите винты, удерживающие панель, следя за положением винтов.
Отверстия для винтов, отмеченные красным кружком, содержат винты длиной 3.5 мм.
Отверстия для винтов, отмеченные оранжевым кружком, содержат винты длиной 2.5 мм.
Шаг 4

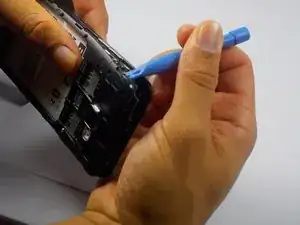

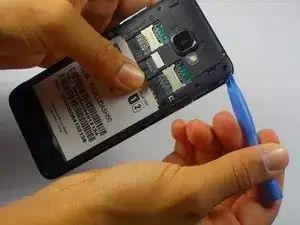

Вставьте пластиковый инструмент для открывания в угол пластиковой панели и осторожно подденьте её, отрывая от остальной части телефона.
Повторите для каждого угла, пока панель не приподнимется.
Шаг 5

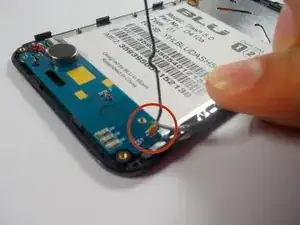

Вдоль правой стороны телефона вы увидите длинный чёрный провод с двумя золотыми контактами на концах. Это кабель дисплея.

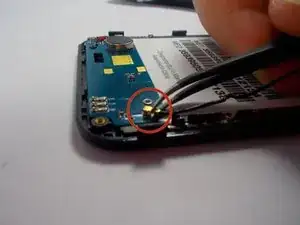

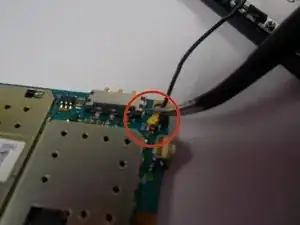

Чтобы отсоединить золотые контакты от материнской платы, возьмите пинцет и аккуратно, но уверенно потяните вверх. Повторите для обоих концов — провод отсоединится.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
