Замена материнской платы Blu Dash 5.0 Dual SIM

Найдите маленький паз в нижнем левом углу задней панели.

Вставьте лопатку в маленький паз и слегка поверните её. Это вызовет отщёлкивание угла задней панели.

Когда задняя панель будет достаточно ослаблена, снимите её полностью пальцами.

Сняв заднюю панель, вы увидите большой белый прямоугольник. Это аккумулятор. Вставьте лопатку под выемку внизу справа от аккумулятора и подденьте его вверх.

Отверткой PH00 с крестообразным шлицем отвинтите винты, удерживающие панель, при этом следите за положением каждого винта.

Отверстия с винтами, отмеченные красным кругом, содержат винты длиной 3,5 мм.

Отверстия с винтами, отмеченные оранжевым кругом, содержат винты длиной 2,5 мм.

Вставьте пластиковый инструмент для открытия в угол пластиковой панели и аккуратно подденьте её, отводя от остальной части телефона.

Повторите для каждого угла, пока панель не отщёлкнется.

Вдоль правой стороны телефона вы увидите длинный чёрный провод с двумя золотистыми контактами на концах. Это кабель дисплея.

Чтобы отсоединить золотистые контакты от материнской платы, возьмите пинцет и аккуратно, но уверенно потяните вверх. Сделайте это для обоих концов, и провод отключится.

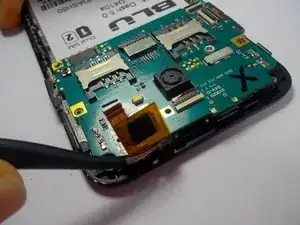

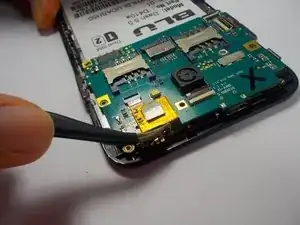

С помощью пинцета поднимите защёлки в местах подключения кабелей — это разблокирует кабели. Кабели легко выскользнут из разъёмов при разблокировке. Тяните за провод пинцетом, как показано на фото.

Красные прямоугольники показывают расположение кабелей.

Оранжевые прямоугольники указывают места, где кабели подключаются к портам. Именно туда следует приложить пинцет.

Имеется две чёрные защёлки и одна синяя защёлка.
