Замена порта зарядки Blu Dash 5.0 Dual SIM

Найдите небольшой паз в левом нижнем углу задней панели.

Вставьте лопатку в этот паз и слегка проверните. Это вызовет отщёлкивание угла задней панели.

Когда задняя панель станет достаточно свободной, снимите её полностью пальцами.

Сняв заднюю панель, вы увидите большой белый прямоугольник — это аккумулятор. Подденьте лопатку под выемку в нижнем правом углу аккумулятора и потяните вверх.

При помощи крестовой отвертки PH00 отвинтите винты, удерживающие панель, при этом следите за расположением винтов.

Отверстия с красным кругом содержат винты длиной 3,5 мм.

Отверстия с оранжевым кругом содержат винты длиной 2,5 мм.

Вставьте пластиковый инструмент для открытия в угол пластиковой панели и аккуратно отожмите её от корпуса телефона.

Повторите для каждого угла, пока панель не отщёлкнется.

Вдоль правой стороны телефона вы увидите длинный черный провод с двумя золотыми контактами на конце — это шлейф дисплея.

Чтобы отсоединить золотые контакты от материнской платы, возьмите пинцет и аккуратно, но уверенно потяните вверх. Повторите для обоих контактов, шлейф отключится.

Используя пинцет, приподнимите защёлки, к которым подключены шлейфы — это разблокирует их. Когда защёлки открыты, шлейфы легко выйдут из разъёмов. Тяните за провод пинцетом, как на фото.

Красные прямоугольники показывают расположение шлейфов.

Оранжевые прямоугольники отмечают разъёмы, в которые вставлены шлейфы. Именно сюда нужно приложить пинцет.

Есть две чёрные защёлки и одна синяя защёлка.

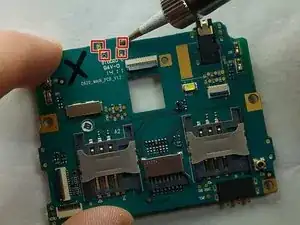

Запаяйте контакты на обратной стороне порта зарядки. Вот руководство по пайке: Как паять

Паяльник может быть очень горячим!

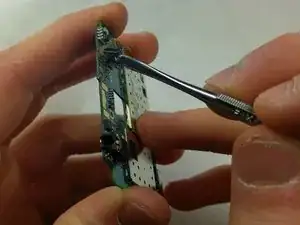

Подденьте порт зарядки от платы с помощью металлической лопатки.

Проще поддевать, вставив металлическую лопатку в порт зарядки.
