Замена задней камеры Blu Studio 5.5
Задняя камера — важный модуль любого мобильного устройства, так как обычно обеспечивает наибольшее качество снимков; в этом руководстве показано, как правильно найти и заменить её.
Шаг 1
Найдите выемку для снятия задней панели в нижнем левом углу панели.
Вставьте пластиковый инструмент для вскрытия или ноготь в выемку.
Приложите усилие вверх, пока задняя панель не начнёт ослабевать.
Шаг 2
Снимите ослабленную заднюю панель и отложите в сторону.
Найдите выемку для снятия аккумулятора.
Шаг 3
Вставьте пластиковый инструмент для вскрытия или ноготь в выемку и приложите усилие вверх, пока аккумулятор не ослабнет.
Снимите аккумулятор и отложите в сторону.
Шаг 4
Найдите все двенадцать винтов на задней панели:
Семь винтов 5 мм.
Пять винтов 3,5 мм.

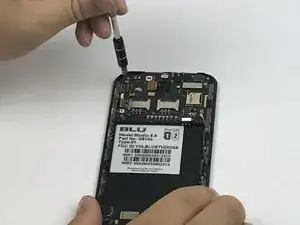

С помощью отвертки Phillips #000 выкрутите все двенадцать винтов.
Шаг 5
После того как все винты удалены, используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть каждый из углов, пока они не ослабнут.
Будьте особенно осторожны при поддевании, так как можно повредить или сломать тонкие боковины панели.

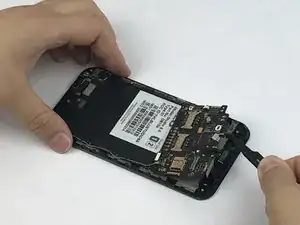

Поместите пластиковый инструмент внутрь ослабленной панели, аккуратно надавите вверх и проведите вдоль корпуса телефона, чтобы снять заднюю панель.
Снимайте панель, как будто переворачиваете страницу книги.
Шаг 6
Найдите материнскую плату, расположенную выше места, где был снят аккумулятор.

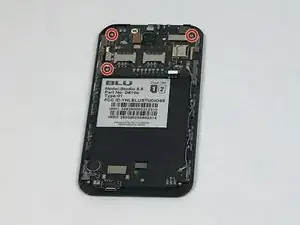

Снимите три винта, удерживающие материнскую плату в телефоне.

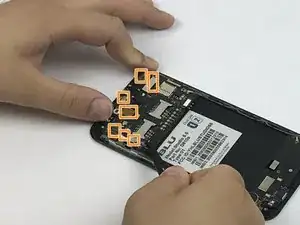

Найдите все 7 разъёмов шлейфов, подключённых к материнской плате.
Шаг 7

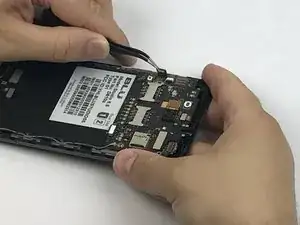

Используйте пинцет, чтобы осторожно захватить и отстегнуть все 7 разъёмов шлейфов.
Тем же пинцетом отожмите защёлку шлейфа, которая соединяет материнскую плату с субплатой.
После того как материнская плата отключена от всех компонентов, используйте пинцет или пальцы, чтобы вынуть её из сборки телефона.
Используйте антистатический браслет, чтобы исключить вероятность появления статического разряда, который может повредить компоненты материнской платы.
Шаг 8

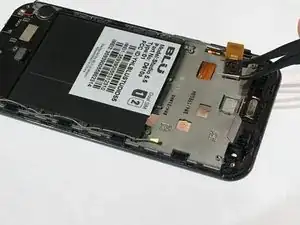

После снятия материнской платы вы увидите заднюю камеру, которая приклеена к корпусу телефона.

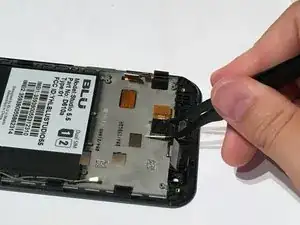

С помощью пинцета захватите за боковые стороны камеры и осторожно подденьте её, чтобы снять с панели.
Убедитесь, что при установке замены она приклеена к панели телефона, а разъём шлейфа проходит через отверстие для материнской платы.
Заключение
Для обратной сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
