Замена экрана BLU Studio 5.0 S II

Снимите заднюю крышку телефона с помощью пластикового инструмента для поддевания или пальцами.

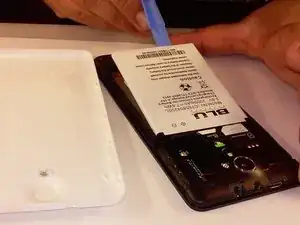

Извлеките аккумулятор из телефона с помощью пластикового инструмента для поддевания или пальцами.

Извлеките карту microSD и SIM-карту. Аккуратно потяните за microSD и SIM-карту, чтобы выдвинуть их из посадочных гнезд.

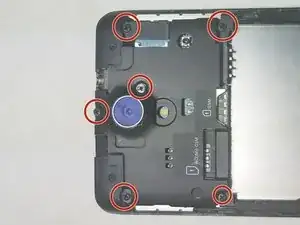

Найдите пять чёрных винтов 3,5 мм и один серебристый винт 3,5 мм на верхней задней панели.

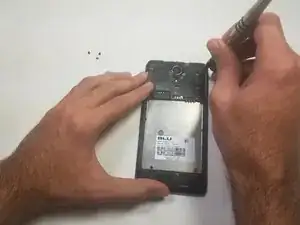

Удалите шесть винтов 3,5 мм, используя крестовую отвертку Phillips #00.

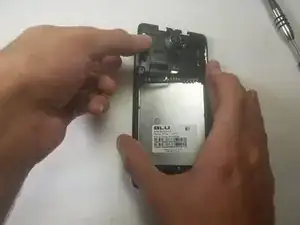

Снимите внутреннюю верхнюю чёрную панель задней крышки.

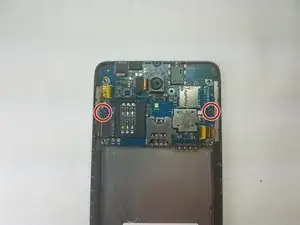

Найдите два чёрных винта 3,5 мм на материнской плате.

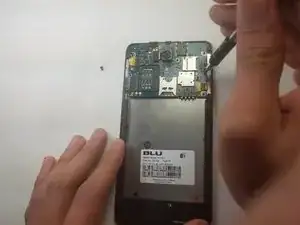

Удалите чёрные винты 3,5 мм с помощью крестовой отвертки Phillips #00.

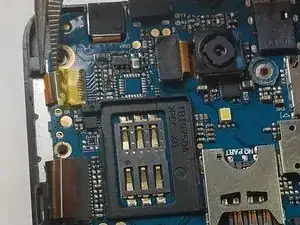

Найдите два оранжевых шлейфа по противоположным сторонам.

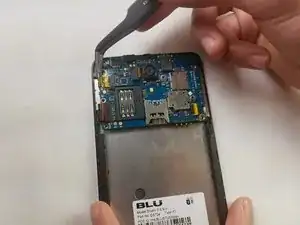

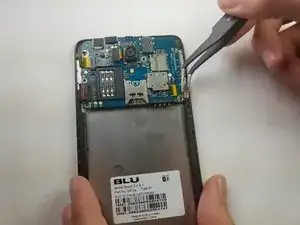

Аккуратно отсоедините два ленточных кабеля пинцетом.

Аккуратно раскачивайте кабель вперёд и назад с обеих сторон равномерно, чтобы не повредить контакты.

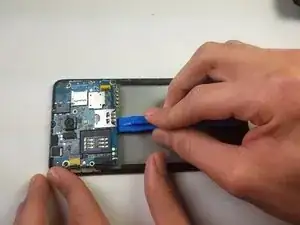

Аккуратно раскачивайте пластиковый инструмент для поддевания вперёд и назад, пока материнская плата не отделится от телефона.

Клеевая поверхность, отмеченная красными кругами, приклеивает материнскую плату к шасси. Для отрыва с задней стороны телефона может потребоваться дополнительное усилие.

Проследите провод от материнской платы.

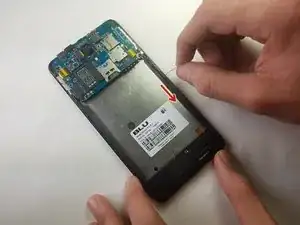

Снимите чёрную оплетку, покрывающую провод.

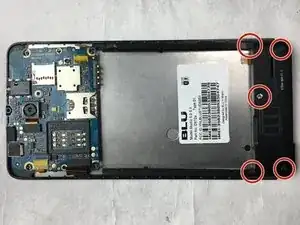

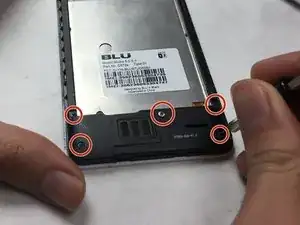

Найдите пять чёрных винтов на внутренней нижней чёрной панели.

Удалите чёрные винты 3,5 мм с помощью крестовой отвертки Phillips #00.

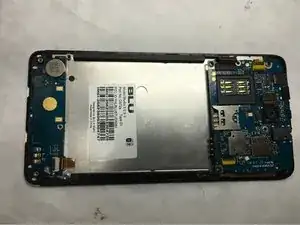

Снимите нижнюю внутреннюю заднюю панель.

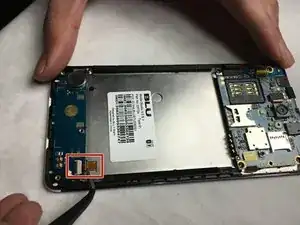

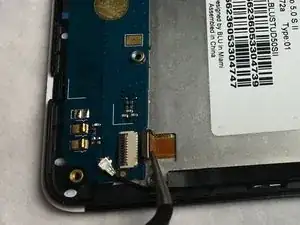

Держа кабель инструментом для съёма, аккуратно потяните в направлении кабеля, чтобы извлечь разъём из его гнезда.

Аккуратно раскачивайте кабель вперёд и назад с обеих сторон равномерно, чтобы не повредить контакты.

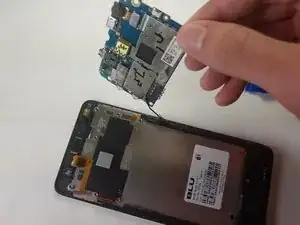

Извлеките всю материнскую плату.

Материнская плата содержит разъём для наушников и кнопку питания.

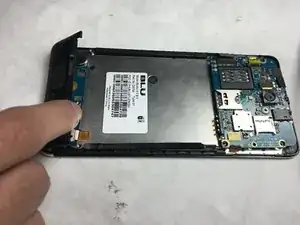

Отделите нижнюю заднюю часть, отодвигая пальцем или лопаткой.

ВНИМАНИЕ: Клеевая лента прикреплена к нижней плате. Для снятия может потребоваться дополнительное усилие.
