Замена разъема Micro USB на Blu Studio 5.5

В этом руководстве мы будем удалять разъем micro USB и печатную плату, к которой он прикреплен, чтобы установить новый.

Шаг 1

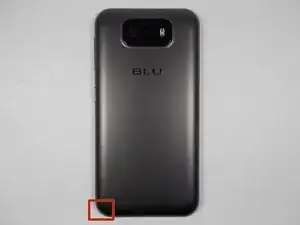

Переверните ваш Studio 5.5 так, чтобы задняя панель смотрела на вас.

Используйте либо лопаточку, либо ноготь, чтобы поднять крышку в левом нижнем углу и снять заднюю крышку.

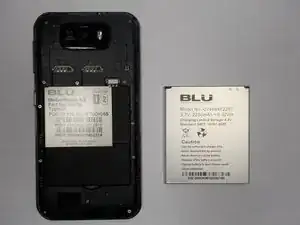

Положите палец в маленькую выемку под батареей.

Нажмите на батарею вверх к верхней части телефона и извлеките ее.

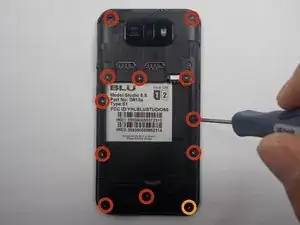

Начните с удаления 12 винтов вдоль задней части устройства.

Один из этих винтов будет под белой наклейкой. Просто проколите ее отверткой и снимите как обычно.

5 из этих винтов имеют длину 3.5 мм, а оставшиеся 7 — 5 мм.

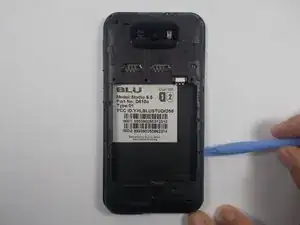

Используя инструмент для открывания, начните аккуратно поднимать пластиковую оболочку от телефона.

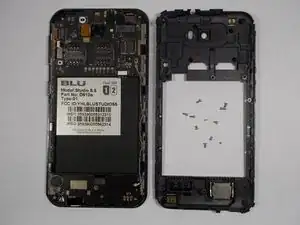

Пройдите вокруг края медленно и снимите оболочку, когда вы сделаете полный обход.

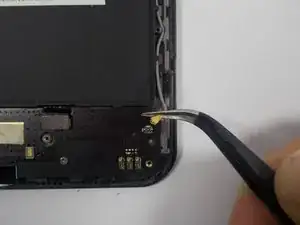

С помощью пинцета найдите маленький золотистый разъем в нижнем левом углу и вытяните его прямым движением.

Используйте пинцет снова, чтобы вытащить маленький черный разъем в нижней средней части.

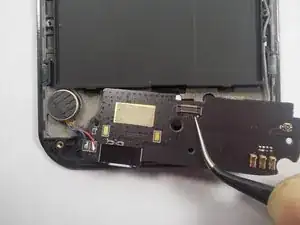

Удерживайте всю печатную плату крепко с помощью пинцета и вытяните ее к нижней части телефона.

Подденьте динамик от телефона с помощью пинцета.

Динамик приклеен к остальному телефону и припаян к печатной плате.

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
