Замена вспомогательной платы (Sub PCBA) Blu Studio 5.5

Телефоны

Вспомогательная плата на BLU Studio 5.5 содержит порт зарядки и соединяется с динамиком и платой-материнской платой, поэтому она выполняет важную роль во многих функциях вашего мобильного устройства. В этом руководстве пошагово показано, как снять и заменить этот критически важный компонент.

Шаг 1

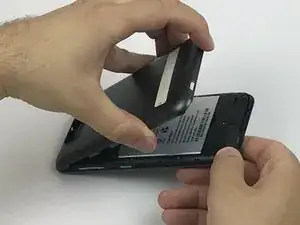

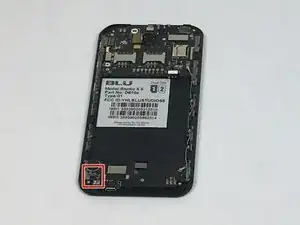

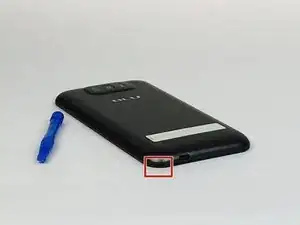

Найдите выемку для снятия задней панели в нижнем левом углу панели.

Вставьте пластиковый инструмент для открытия или ноготь в выемку.

Приложите усилие вверх, пока задняя панель не ослабнет.

Шаг 2

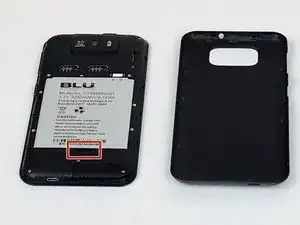

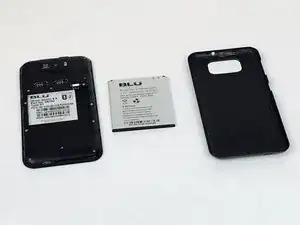

Снимите ослабленную заднюю панель и отложите в сторону.

Найдите выемку для извлечения аккумулятора.

Шаг 3

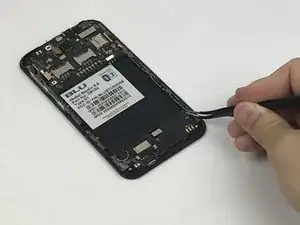

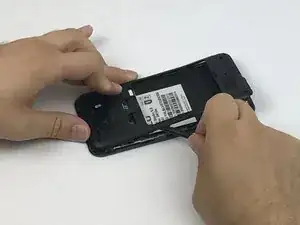

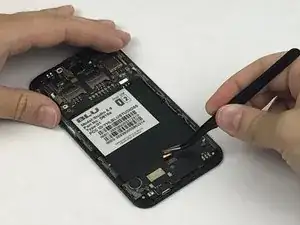

Вставьте пластиковый инструмент для открытия или ноготь в выемку и приложите усилие вверх, пока аккумулятор не ослабнет.

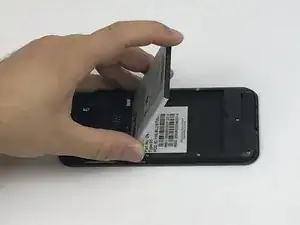

Извлеките аккумулятор и отложите в сторону.

Шаг 4

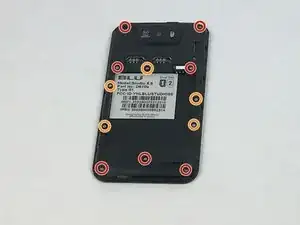

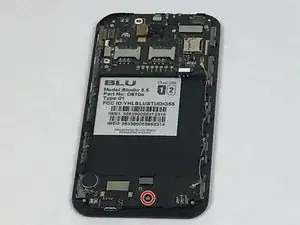

Найдите все двенадцать винтов вдоль задней панели:

Семь винтов 5 мм.

Пять винтов 3,5 мм.

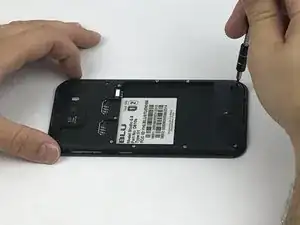

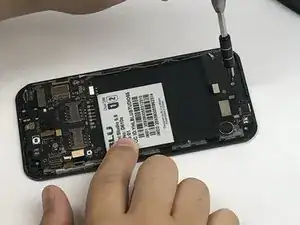

Используя отвертку Phillips #000, снимите все двенадцать винтов.

Шаг 5

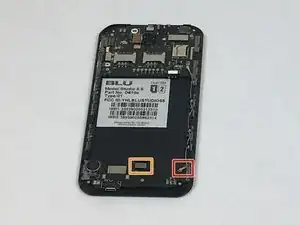

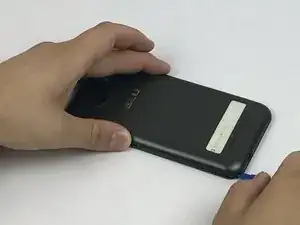

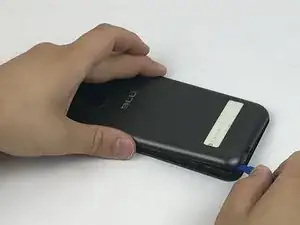

Теперь, когда все винты удалены, используйте пластиковый инструмент для открытия, чтобы аккуратно поддеть каждый угол, пока он не ослабнет.

Будьте особенно осторожны при поддевании, так как это может повредить или сломать тонкие боковые части панели.

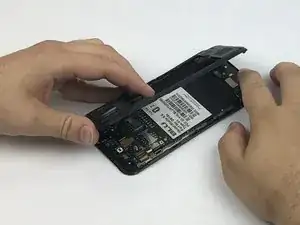

Поместите пластиковый инструмент для открытия внутрь ослабленной панели и аккуратно толкайте вверх, продвигаясь вдоль телефона, чтобы снять заднюю панель.

Снимайте панель, как если бы вы переворачивали страницу книги.
