Замена модуля дисплея Samsung Galaxy Note 3

Вставьте ноготь или пластиковый инструмент для открытия в зазор между задней крышкой и основанием телефона.

Проведите ногтем или пластиковым инструментом для открытия вдоль кромки задней крышки.

Осторожно приподнимите крышку от основания.

Вставьте ноготь или пластиковый инструмент для открытия в маленький зазор между аккумулятором и основанием телефона.

Поднимите аккумулятор и извлеките его из гнезда.

Поместите ноготь в паз стилуса.

Оттяните стилус от телефона.

Снимите двенадцать винтов Phillips #00 длиной 4 мм с заднего шасси.

Вставьте пластиковый инструмент для открытия в держатель для стилуса.

Поднимите пластиковый инструмент, чтобы средняя рама отделилась от основания.

Снимите один винт рядом с разъёмом для наушников.

С помощью пинцета снимите оба антенных зажима.

Используйте лопатку, чтобы отсоединить шесть кабельных разъёмов.

Подденьте материнскую плату пинцетом и приподнимите её.

Вставьте лопатку в разъём для наушников.

Поднимите лопатку, чтобы отделить сборку разъёма от материнской платы.

Потяните, чтобы извлечь её.

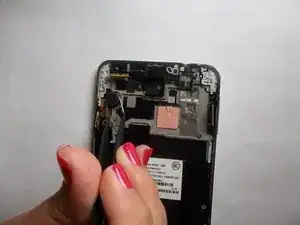

Снимите металлическую пластину, расположенную в верхнем левом углу.

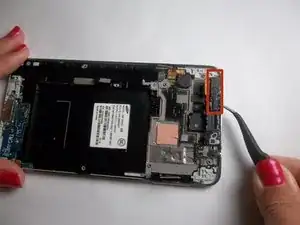

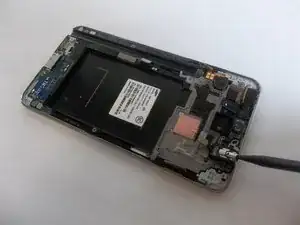

Снимите вибромотор, аккуратно поддев и вытянув его пинцетом.

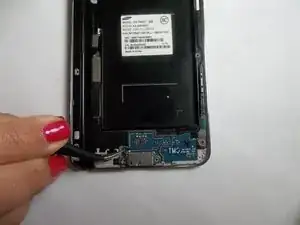

Поднимите USB-порт из фронтальной сборки с помощью пинцета.

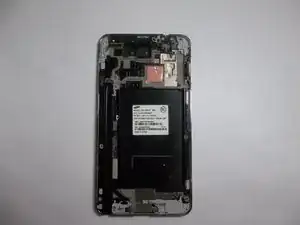

Теперь у вас остался модуль дисплея.
