Замена вибромотора Oppo X9000

Переверните телефон так, чтобы вы смотрели на заднюю сторону устройства.

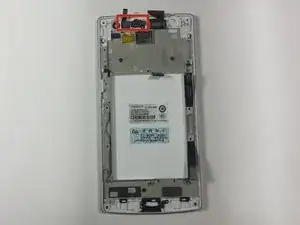

Пальцами подденьте заднюю крышку, начиная с верхней части телефона возле разъёма для наушников и камеры.

Полностью снимите заднюю крышку, продвигаясь пальцами по бокам и нижней части.

Пальцем извлеките аккумулятор из телефона, аккуратно приподняв верхний правый угол, ближе к камере.

Снимите двенадцать открытых винтов Phillips 3.6 мм на задней части телефона, используя отвертку Phillips 3.6 мм.

Храните все винты в безопасном месте, чтобы не потерять их.

Снимите три круглых резиновых заглушки винтов на задней панели, поддев лопатку между резиновой заглушкой и корпусом. Одним движением выпрямите стопор и вытащите его из отверстия. Это может потребовать усилия.

Отверткой Phillips 3.6 мм удалите три только что открывшихся винта Phillips 3.6 мм.

Вставьте пластиковый инструмент для вскрытия под корпус возле кнопки питания и подденьте корпус, чтобы отделить его от телефона. Для этого потребуется небольшое усилие.

Используйте острый конец лопатки, чтобы поддеть фиксатор кнопки питания с боковой стороны заднего корпуса.

Поверните телефон на бок, чтобы кнопка питания легко выпала.

Проследите, чтобы не потерять кнопку питания.

Используйте острый конец лопатки, чтобы поддеть фиксатор кнопки регулировки громкости с боковой стороны заднего корпуса.

Поверните телефон на бок, чтобы кнопка регулировки громкости легко выпала.

Проследите, чтобы не потерять кнопку регулировки громкости.

Материнская плата разделена на два разных чипа. Большой чип расположен над местом установки аккумулятора, а меньший чип — под ним.

Удалите три винта Phillips 3.6 мм на материнской плате.

К нижнему винту может быть прикреплена маленькая серебристая металлическая деталь, которая может оторваться. Этот металлический элемент удерживает антенну Wi‑Fi на месте и не должен теряться; хотя телефон может работать и без него.

Плоским концом лопатки подденьте четыре ленточных разъёма и вынимайте их строго вверх из соответствующих гнёзд на материнской плате.

Это соединение немного сложнее для снятия. Тщательно следуйте инструкциям, чтобы не повредить устройство.

С правой стороны под материнской платой скрыты два разъёма. Для их отключения вставьте лопатку между материнской платой и разъёмом и покачивающим движением поворачивайте лопатку, пока два кабеля не отсоединятся от материнской платы.

Как и в предыдущем шаге, это соединение трудно снять. Пожалуйста, внимательно следуйте руководству, чтобы не повредить устройство.

Внизу справа виден только один разъём, однако под ним скрыт дополнительный разъём. Чтобы безопасно отключить оба, сначала отсоедините видимый разъём, затем приподнимите его ленту, чтобы открыть второй разъём. Аналогично отключите вторую ленту.

Пальцами аккуратно потяните вверх антенну Wi‑Fi возле места её подключения на меньшей материнской плате, пока антенна полностью не отсоединится от нижней платы.

Используйте лопатку, чтобы аккуратно поддеть и снять маленькую материнскую плату с телефона.

Начинайте с боков нижней материнской платы, ближайших к порту зарядки. Аккуратно подденьте плату, пока она полностью не отсоединится от телефона.

Используйте лопатку, чтобы аккуратно поддеть и снять большую материнскую плату с телефона.

Начинайте с верхней части большой материнской платы. Аккуратно подденьте плату, пока она полностью не отсоединится от телефона.

Пальцами снимите вибромотор.
