Замена динамика разговорного (ушного) в Oppo X9000

Переверните телефон так, чтобы Вы смотрели на заднюю часть корпуса.

Пальцами подденьте заднюю крышку, начиная с верхней части телефона рядом с разъёмом для наушников и камерой.

Полностью снимите заднюю крышку, продвигаясь вниз по бокам и по нижней части пальцами.

Пальцем снимите аккумулятор с телефона, аккуратно приподняв верхний правый угол рядом с камерой.

Снимите двенадцать открытых винтов Phillips 3,6 мм на задней части телефона с помощью отвёртки Phillips 3,6 мм.

Храните все винты в безопасном месте, чтобы не потерять их.

Снимите три круглые резиновые заглушки отверстий для винтов на задней панели, поддев лопатку между резиновой заглушкой и корпусом. Одним движением выдерните заглушку из отверстия. Для этого может потребоваться усилие.

С помощью отвёртки Phillips 3,6 мм снимите три вновь открывшихся винта Phillips 3,6 мм.

Вставьте пластиковой лопатку под корпус рядом с кнопкой питания и подденьте корпус от телефона. Для этого может потребоваться небольшое усилие.

Используйте острый конец лопатки, чтобы поддеть держатель кнопки питания со стороны задней части корпуса.

Поверните телефон на бок, чтобы кнопка питания легко выпала.

Не потеряйте кнопку питания.

Используйте острый конец лопатки, чтобы поддеть держатель кнопки регулировки громкости со стороны задней части корпуса.

Поверните телефон на бок, чтобы кнопка регулировки громкости легко выпала.

Не потеряйте кнопку регулировки громкости.

Материнская плата разделена на два разных модуля. Большой модуль расположен над местом установки аккумулятора, а меньший модуль находится под ним.

Снимите три винта Phillips 3,6 мм на материнской плате.

Небольшой серебристый металлический элемент прикреплён к самому нижнему винту и может отвалиться. Этот металлический элемент удерживает Wi‑Fi антенну и не должен быть утерян; хотя телефон будет работать и без него.

Плоским концом лопатки подденьте четыре ленточных коннектора и вытащите их прямо вверх из соответствующих разъёмов на материнской плате.

Это соединение немного сложнее снять. Следуйте этим указаниям внимательно, чтобы не повредить устройство.

С правой стороны под материнской платой спрятаны два коннектора. Для их отсоединения вставьте лопатку между материнской платой и коннектором и совершайте раскачивающие движения до тех пор, пока оба кабеля не отсоединятся от платы.

Как и в предыдущем шаге, это соединение трудно отсоединяется. Обратите особое внимание на инструкцию, чтобы не повредить устройство.

В нижней правой части виден только один коннектор, однако дополнительный коннектор скрыт под первым. Чтобы безопасно отсоединить оба, сначала отключите видимый коннектор, затем приподнимите его ленту, чтобы обнажить второй разъём. Аналогично отключите вторую ленту.

Пальцами аккуратно потяните вверх Wi‑Fi антенну возле её разъёма на меньшей материнской плате, пока антенна не отсоединится от нижней материнской платы.

Используйте лопатку, чтобы осторожно поддеть и снять маленькую материнскую плату с телефона.

Начните с боков нижней материнской платы, ближайших к разъёму зарядки. Аккуратно подденьте плату, пока она полностью не освободится от телефона.

Используйте лопатку, чтобы осторожно поддеть и снять большую материнскую плату с телефона.

Начните с верхней части большой материнской платы. Аккуратно подденьте плату, пока она полностью не освободится от телефона.

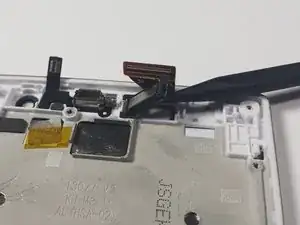

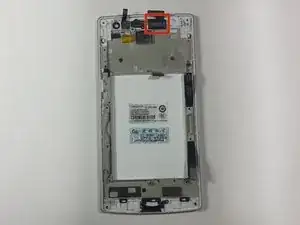

Используйте лопатку, чтобы поддеть и вынуть разговорный динамик из телефона.

Разговорный динамик имеет резиновую окантовку. Если резиновая окантовка отвалится от динамика, просто наденьте её обратно на динамик.
