Замена фронтальной камеры Oppo X9000

Переверните телефон так, чтобы перед Вами была задняя сторона корпуса.

Пальцами подденьте заднюю крышку, начиная от верхней части телефона вблизи разъёма для наушников и камеры.

Полностью снимите заднюю крышку, сдвигая её вниз по бокам и внизу пальцами.

Пальцем выньте аккумулятор из телефона, аккуратно приподняв верхний правый угол, ближайший к камере.

Снимите двенадцать открытых винтов Phillips 3,6 мм на задней панели телефона с помощью отвертки Phillips 3,6 мм.

Храните все винты в безопасном месте, чтобы не потерять их.

Снимите три круглых резиновых заглушки винтов на задней панели, поддев лопаткой по границе между резиновой заглушкой и шасси. Одним движением выпрессуйте заглушку из отверстия. Для этого может потребоваться усилие.

С помощью отвертки Phillips 3,6 мм снимите три только что открывшихся винта Phillips 3,6 мм.

Вставьте пластиковый инструмент для открытия под шасси рядом с кнопкой питания и подденьте шасси от корпуса телефона. Для этого потребуется небольшое усилие.

Используйте острый конец лопатки, чтобы поддеть кронштейн кнопки питания со стороны заднего корпуса.

Поверните телефон на бок, чтобы кнопка питания легко вышла.

Не потеряйте кнопку питания.

Используйте острый конец лопатки, чтобы поддеть кронштейн кнопок громкости со стороны заднего корпуса.

Поверните телефон на бок, чтобы кнопка громкости легко вышла.

Не потеряйте кнопку громкости.

Материнская плата разделена на два разных чипа. Большой чип находится над местом установки аккумулятора, а меньший чип — под ним.

Снимите три винта Phillips 3,6 мм на материнской плате.

Небольшой серебристый металлический элемент соединён с нижним винтом и может отвалиться. Этот металл удерживает антенну Wi‑Fi на месте и не должен быть утерян; хотя телефон может работать и без него.

Плоским концом лопатки подденьте четыре разъёма ленточных кабелей и выведите их прямо вверх из соответствующих гнёзд на материнской плате.

Это соединение немного сложнее для снятия. Следуйте указаниям внимательно, чтобы не повредить устройство.

С правой стороны под материнской платой скрыты два соединения. Для их отсоединения вставьте лопатку между материнской платой и разъёмом и покачивающим движением отожмите лопаткой, пока два кабеля не отсоединятся от платы.

Как и в предыдущем шаге, это соединение трудно снять. Обратите особое внимание на инструкцию, чтобы не повредить устройство.

Внизу справа виден только один разъём, однако под первым скрыт дополнительный. Чтобы безопасно отключить оба, сначала отключите видимый разъём, затем приподнимите его ленту, чтобы обнажить второй гнездо. Аналогично отключите вторую ленту.

Пальцами аккуратно потяните вверх антенну Wi‑Fi в месте её соединения с меньшей материнской платой, пока антенна не отделится от нижней платы.

Используйте лопатка, чтобы аккуратно поддеть и снять маленькую материнскую плату с телефона.

Начинайте с боков нижней платы, ближе к разъёму зарядки. Аккуратно подденьте плату, пока она полностью не отсоединится от телефона.

Используйте лопатка, чтобы аккуратно поддеть и снять большую материнскую плату с телефона.

Начинайте с верхней части большой материнской платы. Аккуратно подденьте плату, пока она полностью не отсоединится от телефона.

Поверните большой чип материнской платы так, чтобы перед Вами была его обратная сторона.

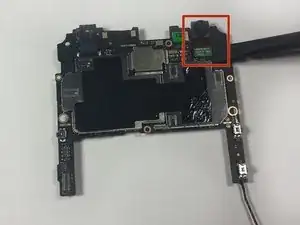

Плоским концом лопатки отсоедините кабель, соединяющий камеру с большим чипом материнской платы.
