Замена материнской платы Oppo X9000

Переверните телефон так, чтобы вы смотрели на заднюю сторону устройства.

Пальцами подденьте заднюю крышку, начиная с верхней части телефона рядом с разъёмом для наушников и камерой.

Полностью снимите заднюю крышку, двигаясь пальцами вниз по бокам и низу.

Пальцем снимите аккумулятор, аккуратно поднимая верхний правый угол, ближайший к камере.

Снимите двенадцать открытых винтов Phillips 3.6 мм на задней панели телефона с помощью отвертки Phillips 3.6 мм.

Храните все винты в безопасном месте, чтобы не потерять их.

Снимите три круглых резиновых заглушки винтов на задней панели, подвинув лопатку между резиновой заглушкой и корпусом. Одним движением выприте заглушку из отверстия. Для этого может потребоваться усилие.

С помощью отвертки Phillips 3.6 мм снимите три вновь обнажившихся винта Phillips 3.6 мм.

Вставьте пластиковый инструмент для вскрытия под корпус рядом с кнопкой питания и отожмите корпус от телефона. Это потребует некоторого усилия.

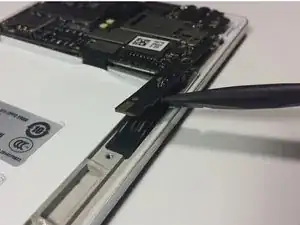

Используйте острый край лопатки, чтобы поддеть крепление кнопки питания со стороны заднего корпуса.

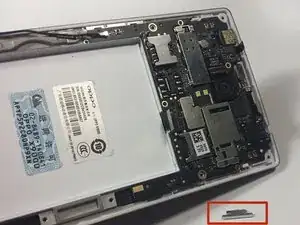

Поверните телефон на бок, чтобы кнопка питания легко выпала.

Не потеряйте кнопку питания.

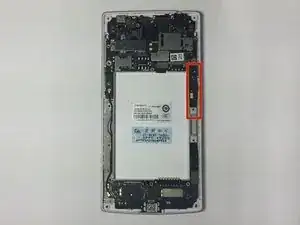

Используйте острый край лопатки, чтобы поддеть крепление кнопки регулировки громкости со стороны заднего корпуса.

Поверните телефон на бок, чтобы кнопка регулировки громкости легко выпала.

Не потеряйте кнопку регулировки громкости.

Материнская плата разделена на два разных блока. Большой чип расположен над местом установки аккумулятора, а меньший чип — ниже него.

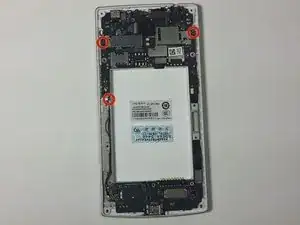

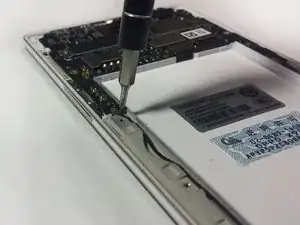

Снимите три винта Phillip's 3.6 мм на материнской плате.

Небольшой серебристый металлический элемент подключён к нижнему винту и может оторваться. Этот элемент держит антенну WiFi на месте и не должен быть утерян; хотя телефон будет работать и без него.

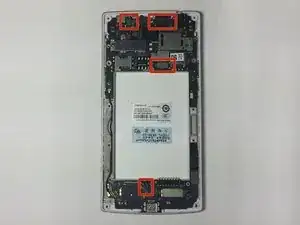

Плоским концом лопатки выприте четыре ленточных разъёма прямо вверх из их соответствующих гнёзд на материнской плате.

Это соединение немного сложнее снять. Точно следуйте этим указаниям, чтобы не повредить устройство.

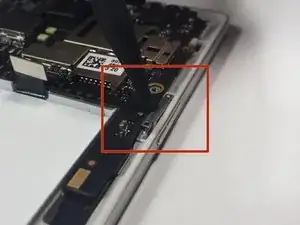

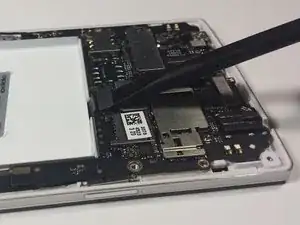

С правой стороны под материнской платой скрыты два соединения. Для их отключения вставьте лопатку между материнской платой и соединением и покачивающим движением вращайте лопатку, пока два кабеля не отсоединятся от платы.

Как и в предыдущем шаге, это соединение сложно снять. Обратите особое внимание на руководство, чтобы не повредить устройство.

Внизу справа видно только одно соединение, однако под ним скрыто дополнительное. Чтобы безопасно отключить оба, сначала отсоедините видимое соединение, затем приподнимите его ленту, чтобы открыть второй разъём. Аналогично отсоедините вторую ленту.

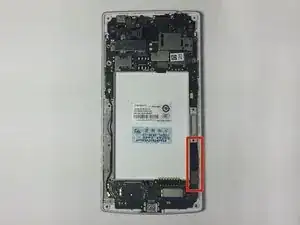

Пальцами аккуратно потяните вверх антенну WiFi возле соединения на меньшей материнской плате, пока антенна не отсоединится от нижней платы.

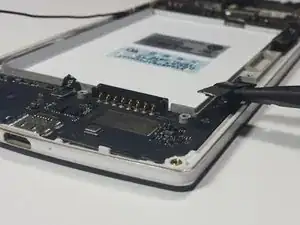

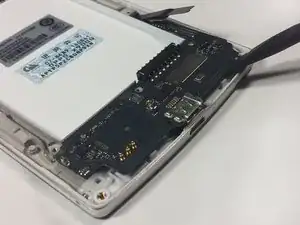

Используйте лопатку, чтобы осторожно поддеть и снять маленькую материнскую плату с телефона.

Начните со сторон нижней платы, ближайших к разъёму зарядки. Аккуратно подденьте плату, пока она полностью не отсоединится от телефона.

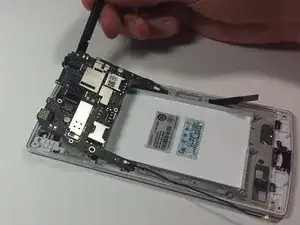

Используйте лопатку, чтобы осторожно поддеть и снять большую материнскую плату с телефона.

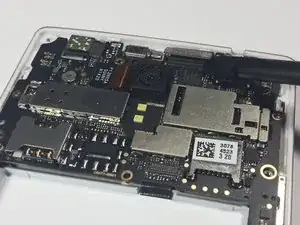

Начните с верхней части большой платы. Аккуратно подденьте плату, пока она полностью не отсоединится от телефона.
