Замена вибромотора Nokia 6010

Нажмите маленькую защёлку в нижней части задней панели телефона.

Сдвиньте заднюю крышку вверх в направлении кнопки питания. Крышка отщёлкнется.

Потребуется некоторое усилие, будьте осторожны.

Поднимите аккумулятор у нижней части и подденьте вверх.

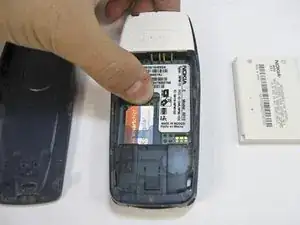

Одной рукой нажмите рифлёную защёлку рядом со стороной SIM-карты, видимой снаружи.

Выдвиньте карту другой рукой.

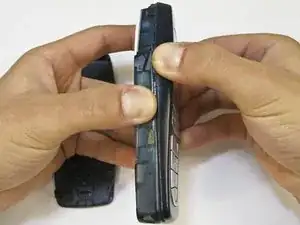

Удерживайте телефон за боковые стороны, верх или низ.

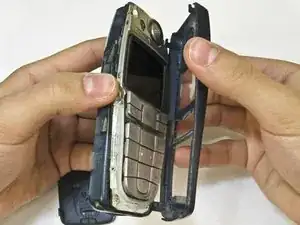

Оттяните переднюю панель от остальной части телефона.

Специальных защёлок для её крепления нет, поэтому панель должна легко освободиться при встряхивании.

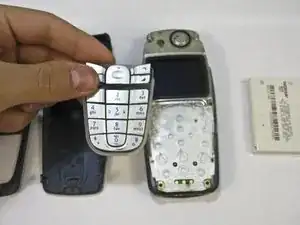

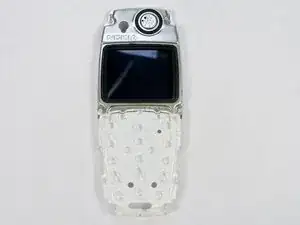

Поднимите клавиатуру от корпуса телефона.

Клавиатура — это резиновая деталь с цифровыми клавишами.

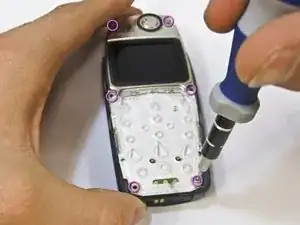

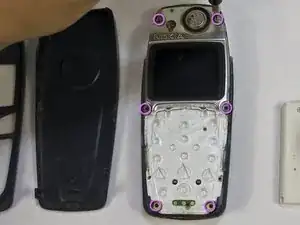

Снимите шесть винтов по периметру передней части корпуса с помощью отвёртки T6.

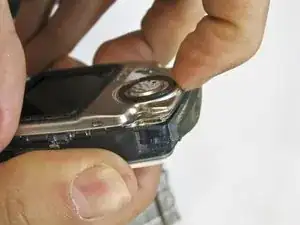

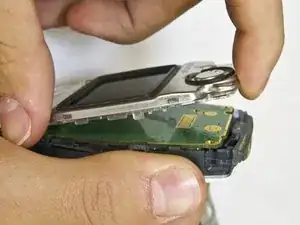

Просуньте палец под деталь динамика и отожмите её от корпуса телефона.

Пластиковый слой с ЖК-экраном и динамиком требует усилия для снятия.

Его держат 4 пластиковые защёлки, которые трудно нажать. Действуйте осторожно, освобождая защёлки по одной или используйте лопатку, если боитесь приложить слишком большое усилие.

ЖК-экран и динамик крепятся к одному модулю и заменяются вместе.

Сдвиньте резиновую кнопку питания от корпуса телефона.

Кнопка питания — резиновая деталь в верхней части телефона.

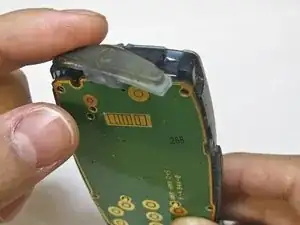

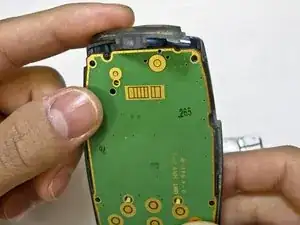

Просуньте палец между корпусом телефона и платой.

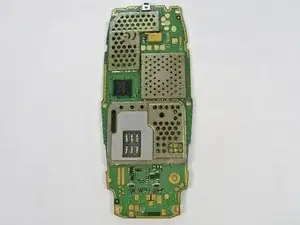

Плата — это зелёная деталь с электронной схемой.

Осторожно оттяните плату назад.

Плата хрупкая и содержит электронные компоненты. Будьте осторожны при её снятии.

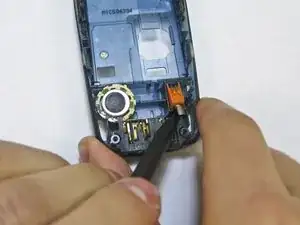

Подденьте лопаткой под металлический вал вибромотора и отожмите его от телефона.

Вибромотор — это маленькая оранжевая коробочка, расположенная в нижней части телефона.
