Замена разъёма зарядного устройства Nokia 6010

Нажмите на маленькую защёлку в нижней части задней крышки телефона.

Сдвиньте заднюю крышку вверх в направлении кнопки питания. Крышка затем отщёлкнется.

Требуется некоторое усилие, будьте осторожны.

Поднимите батарею внизу и подденьте её вверх.

Одной рукой нажмите на ребристую защёлку у видимой стороны SIM‑карты.

Сдвиньте карту другой рукой.

Держите телефон за боковые стороны, верх или низ.

Оттяните переднюю панель от остальной части корпуса телефона.

Специальных защёлок её крепящих нет, поэтому она должна легко отщёлкнуться после лёгкого покачивания.

Отсогните клавиатуру от корпуса телефона.

Клавиатура — это резино‑подобная деталь с цифровыми клавишами.

Удалите шесть винтов по периметру передней части корпуса телефона крестовой отверткой T6.

Вставьте палец под элемент динамика и оторвите его от корпуса телефона.

Пластиковый слой с ЖК‑экраном и динамиком требует усилия для снятия.

Есть 4 пластиковые защёлки, которые его удерживают, но они трудно нажимаются. Действуйте аккуратно, отпуская защёлки по одной или используйте лопатку, если боитесь приложить слишком большое усилие.

ЖК‑экран и динамик прикреплены к одному узлу и заменяются вместе.

Сдвиньте резиновую кнопку питания от корпуса телефона.

Кнопка питания — это резиновая деталь в верхней части телефона.

Вставьте палец между корпусом телефона и платой.

Плата — зелёный печатный узел с прикреплёнными компонентами.

Осторожно потяните плату наружу.

Плата хрупкая и содержит электронные компоненты. Будьте осторожны при её снятии.

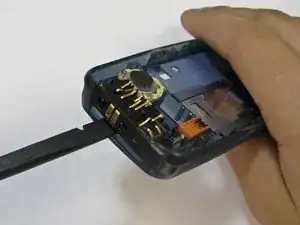

Вставьте лопатку между корпусом телефона и разъёмом зарядного устройства.

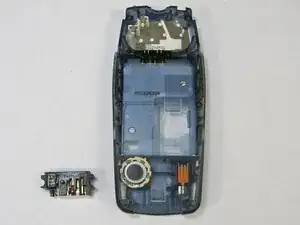

Осторожно подденьте ключевой элемент и извлеките его из телефона.

Следите, чтобы не согнуть металлические контакты при обращении с разъёмом питания.
