Замена разъема/гнезда зарядного устройства Nokia 6030
Замена разъема зарядного устройства.
Шаг 1
Нажмите на фиксатор на задней части телефона и сдвиньте заднюю крышку вниз, к нижней части телефона.
Шаг 2
Используйте палец, чтобы осторожно поднять нижнюю часть аккумулятора за выемку внизу телефона.
Выньте аккумулятор.
Шаг 3
Поднимите металлическую рамку пальцем.
Извлеките SIM-карту.
Шаг 4
Закройте металлическую рамку пальцем.
Шаг 5
Вставьте два пальца под два язычка, расположенные в верхней части телефона под черным корпусом, затем поднимите корпус и медленно сдвиньте его вверх.
Шаг 6
После снятия верхней крышки переверните телефон экраном вверх.
Шаг 7
Пальцами медленно отогните экран назад к нижней части телефона, используя защелки, расположенные в верхней части телефона.
Шаг 8

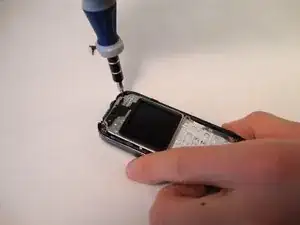

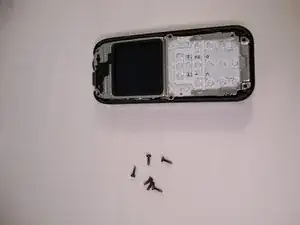

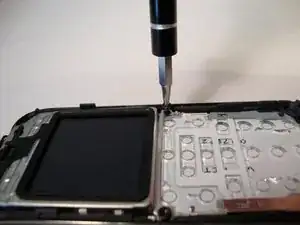

Удалите шесть винтов отверткой Torx T6.
Шаг 9

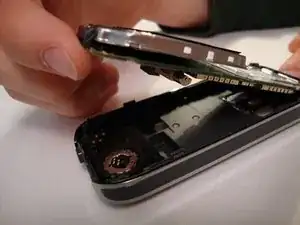

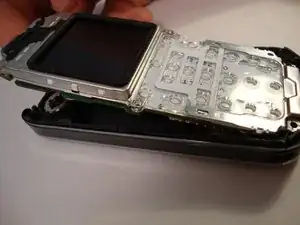

Поднимите плату и экран от верхней части.
Осторожно: могут быть свободные детали.
Шаг 10

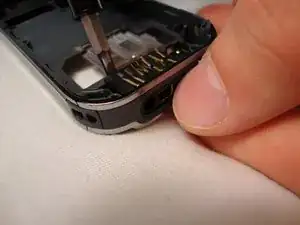

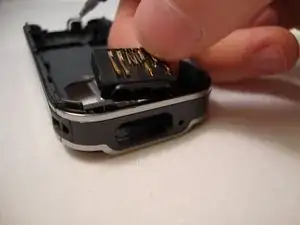

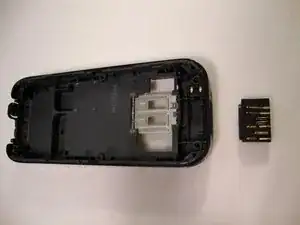

Вставьте отвертку под разъем зарядного устройства и надавите, чтобы поддеть его.
Разъем должен выскочить при небольшом вдавливании большим пальцем.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
