Замена ЖК-экрана Nokia 5310b XpressMusic

Сдвиньте черную крышку батарейного отсека вниз и снимите её с телефона, используя большой палец.

На этой фотографии крышка батарейного отсека не показана

Осторожно подденьте аккумулятор ногтем и извлеките его из задней части телефона.

Держите аккумулятор извлечённым для последующих шагов

На этом этапе аккумулятор можно заменить или отремонтировать.

В некоторых моделях лицевая часть корпуса закреплена винтами сзади. Сначала выполните шаги 5 и 6, чтобы снять крышку камеры и два винта T6, ПЕРЕД снятием лицевой панели.

Найдите маленький защёлкивающийся элемент под музыкальными клавишами и посередине каждой стороны лицевой панели.

Осторожно приподнимите края передней панели корпуса с помощью лопатки.

Переверните телефон лицевой стороной вверх.

Поднимите клавиатуру снизу лопаткой или пальцем.

В этот момент клавиатура может быть снята и заменена.

Переверните телефон задней стороной вверх.

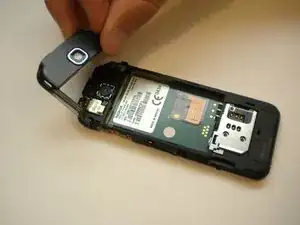

Отщёлкните заднюю крышку камеры от корпуса телефона.

После отщёлкивания снимите заднюю крышку камеры с телефона.

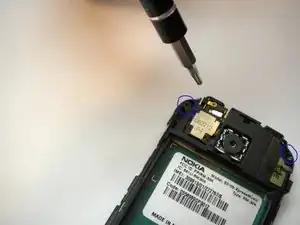

Отвинтите и извлеките два винта по обе стороны от камеры с помощью отвертки с насадкой Torx T6.

Переверните телефон лицевой стороной вверх.

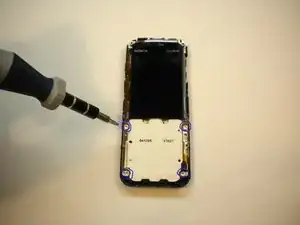

Отвинтите и извлеките 4 винта, расположенные в каждом углу белой основы клавиатуры, используя отвертку с насадкой Torx T6.

Переверните телефон задней стороной вверх.

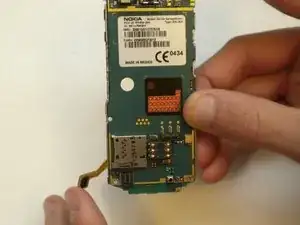

Отсоедините разъём лицевой панели (шлейф), расположенный в левом нижнем углу материнской платы.

Найдите 2 металлических защёлки, расположенные по центру левой и правой сторон материнской платы.

Подденьте две металлические защёлки лопаткой, чтобы отогнуть их.

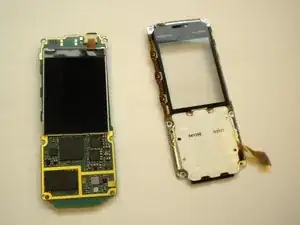

В этот момент телефон должен распасться на 2 части (материнская плата/экран и лицевая панель).

Отсоедините шлейфовый разъём, расположенный в верхней части ЖК-экрана, который соединяет его с материнской платой.
