Замена узла камеры Huawei Mate 10 Pro
В некоторых случаях требуется получить доступ к модулю камеры Huawei Mate 10 Pro. Будь то для обслуживания или замены, это руководство покажет шаги, необходимые для безопасного доступа и снятия модуля с материнской платы.
Шаг 1
Вставьте инструмент для извлечения SIM-карты в отверстие на левой стороне и надавите.
Извлеките лоток SIM-карты.
Шаг 2
Выключите телефон.
Подготовьте iOpener и приложите его к задней панели телефона примерно на две минуты, чтобы размягчить клей под задней крышкой.
Шаг 3
Поднимите заднюю крышку присоской, пока не сможете вставить плоский конец лопатки-копья.
Используйте лопатку-копье, чтобы отрезать клей под задней крышкой по всем сторонам телефона.
Используйте плоские медиаторы, чтобы клей не прилипал снова к задней крышке во время разрезания по всем сторонам.
Шаг 4
Не снимайте заднюю крышку полностью — кабель датчика отпечатков пальцев все ещё подключён к материнской плате.

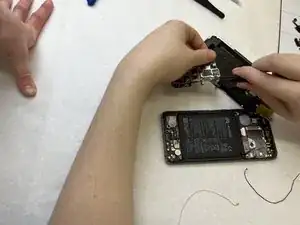

Переверните заднюю крышку на бок.
Удалите винт Phillips #00, который фиксирует металлический щит, расположенный над разъемом кабеля датчика отпечатков.
Шаг 5

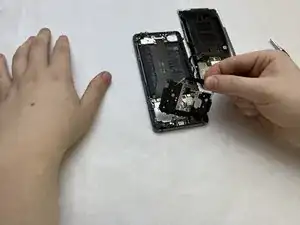

С помощью пинцета снимите металлический щит, закрывающий разъем датчика отпечатков.
Отключите кабель датчика отпечатков с помощью лопатки.
При сборке телефона заново установите новый клей в необходимых местах.
Шаг 6

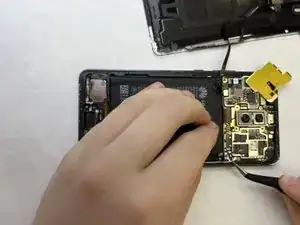

Отвинтите винты на чёрной крышке и снимите её, используя пинцет как рычаг.
Шаг 7

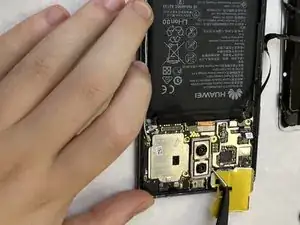

Снимите золотые крышки.
Шаг 8

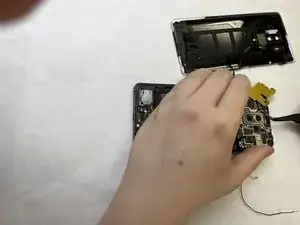

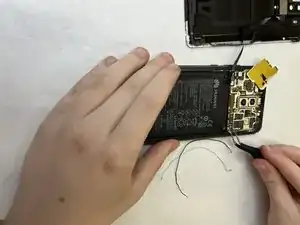

Отключите провода, подключённые к сборке материнской платы.
Шаг 9

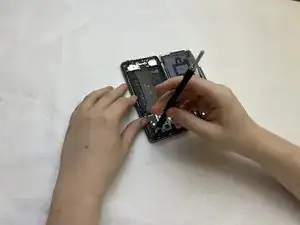

Подставьте пинцет под материнскую плату и, используя рычаг, выдавите сборку наружу.
Шаг 10

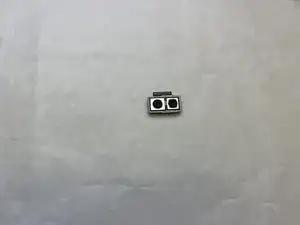

Отсоедините модуль камеры, выдавив его наружу, если нужна только материнская плата.
Шаг 11

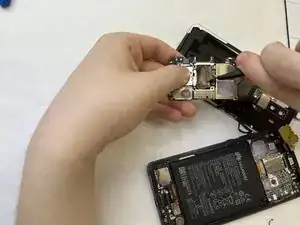

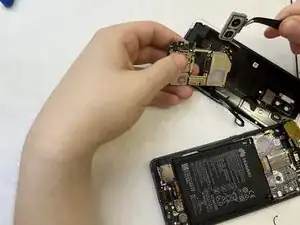

На обратной стороне сборки материнской платы отделите модуль камеры от материнской платы.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
