Замена сенсорного дисплейного модуля Alcatel Pixi Theatre

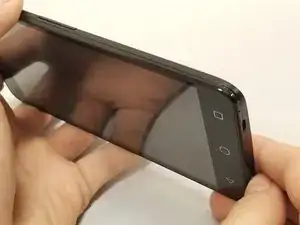

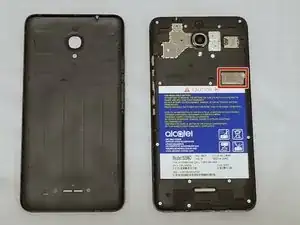

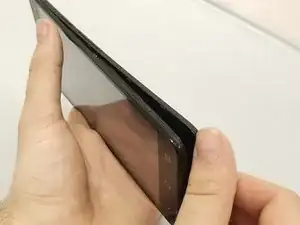

Снимите корпус, перевернув телефон и зацепив пальцем выемку на нижнем крае. Подденьте до щелчка, когда кромка освободится. Продолжайте поддевать корпус, двигаясь по периметру телефона.

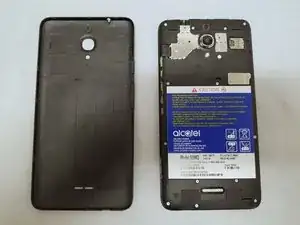

Он должен отщелкиваться в нескольких местах по периметру телефона и затем сниматься легко.

Используя отвертку Phillips #000, удалите четырнадцать винтов длиной 3 мм, соединяющих корпус и батарею.

Снимите металлическую скобу, закрывающую гибкий кабель разъема батареи. После откручивания она должна легко выйти.

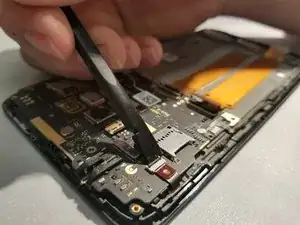

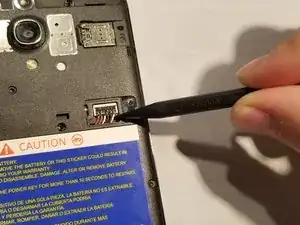

Отключите гибкий кабель разъема батареи, под slidinging чёрной лопаткой под провода и осторожно поддев всю корпусную клемму вверх.

Будьте осторожны, чтобы не вставлять джимми слишком глубоко в телефон при поддевании корпуса; в противном случае вы можете повредить материнскую плату внутри.

После отделения от остальной части телефона боковые части корпуса более гибкие, чем верхняя и нижняя части. Следите, чтобы не согнуть корпус при снятии.

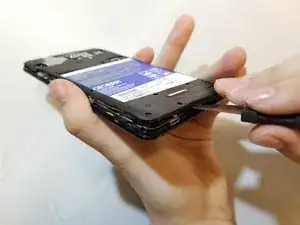

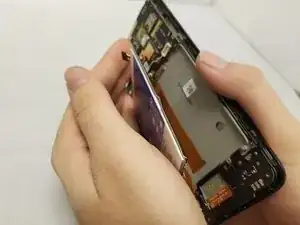

Начиная с верхнего левого угла и двигаясь по периметру телефона, вставьте джимми между корпусом и телефоном и аккуратно подденьте его вверх.

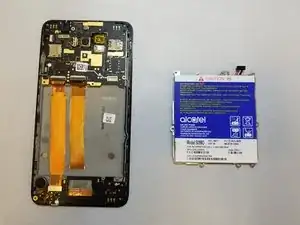

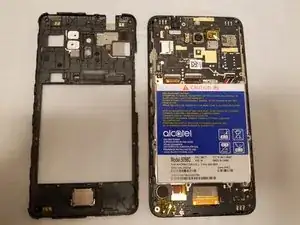

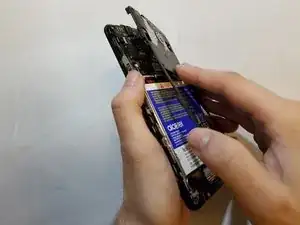

Снимите синюю батарею, поднимая её вертикально вверх, или аккуратно перевернув телефон в ладони и поймав батарею по мере её выхода.

Поверните телефон так, чтобы верхняя часть была обращена к вам. Плата с USB-разъемом для зарядки находится внизу.

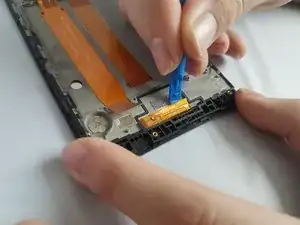

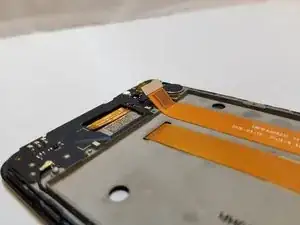

Отключите другую сторону внешнего оранжевого гибкого кабеля, найдя гнездо в основании телефона и поддев его вверх с помощью синей лопатки.

Отключите антенный гибкий кабель, аккуратно поддев золотое соединение чёрной лопаткой.

Осторожно подведите заостренный конец под гнездо, пока оно не освободится и не свиснет.

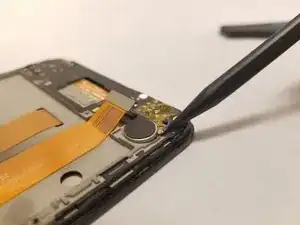

Убедитесь, что вы доходите достаточно глубоко в зазор, прежде чем начинать поддевать вибромотор, иначе вы можете его сломать.

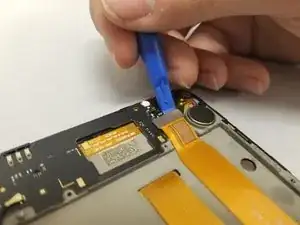

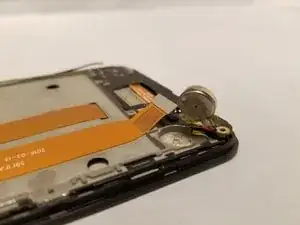

Осторожно подденьте вибромотор чёрной лопаткой, следя за его подключающими проводами. Не отсоединяйте вибромотор от платы.

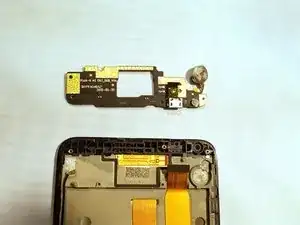

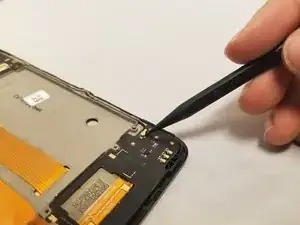

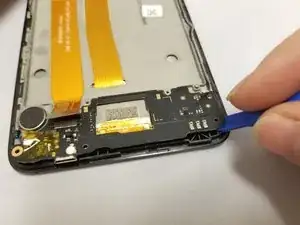

С помощью чёрной лопатки отщелкните плату, к которой прикреплён USB-разъём для зарядки.

При отключении ленточных кабелей от зажимов не отрывайте кабели вверх. Они приклеены.

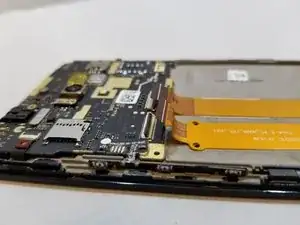

Поверните телефон так, чтобы кнопки громкости были обращены к вам.

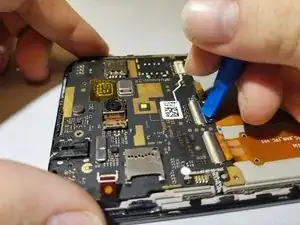

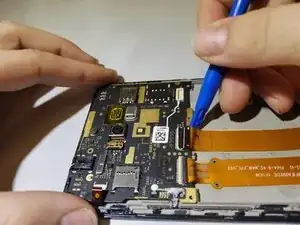

Отключите оранжевые ленточные кабели от материнской платы. Переключите чёрные фиксаторы с помощью синей лопатки.

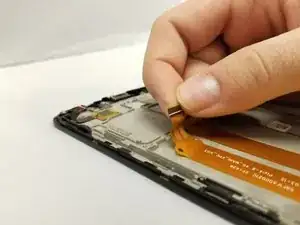

Осторожно отведите ленты от зажима, поднимая их от разъёма с помощью синей лопатки. Они должны освободиться и свиснуть.

Отключите маленький чёрный гибкий кабель, перевернув его переключатель плоской стороной чёрной лопатки.

Используя заострённую сторону чёрной лопатки, аккуратно отведите кабель от разъёма, не натягивая его.

Кнопки громкости прикреплены клеем. Убедитесь, что вы вынимаете их как можно более аккуратно и равномерно, чтобы избежать повреждений.

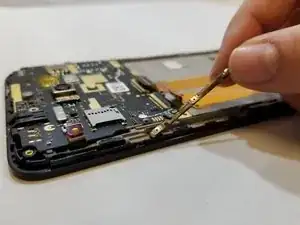

Удалите кнопки громкости на боку, вставив джимми между кнопками и телефоном и аккуратно поддев их наружу. Не снимайте кнопки громкости с материнской платы.

Остерегайтесь оставшегося клея от кнопок громкости при снятии материнской платы.

Начните поддевание с верхнего левого угла телефона, чтобы минимизировать вероятность повреждений.

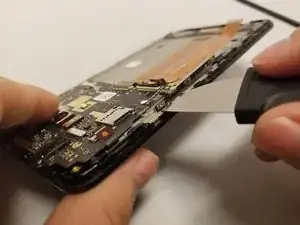

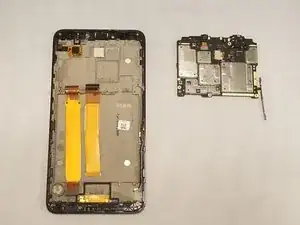

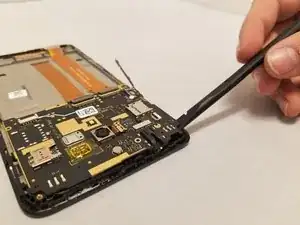

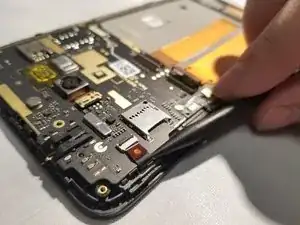

Осторожно подденьте материнскую плату чёрной лопаткой, чтобы снять её.

Осторожно приподнимите материнскую плату рукой и медленно переверните её, чтобы стало видно соединение антенны внизу.

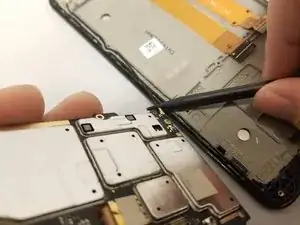

Отключите антенну от материнской платы, подведя чёрную лопатку под соединение и аккуратно поднимая кабель вверх.

Динамик слухового устройства сильно приклеен к корпусу. Убедитесь, что инструмент проникает достаточно глубоко, прежде чем начинать поддевать.

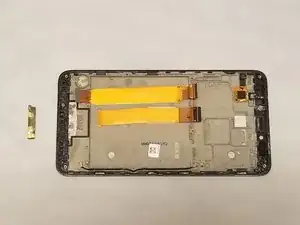

Аккуратно подденьте и выньте динамик слухового устройства. Поддёвывать нужно с верхней стороны динамика, а не снизу.

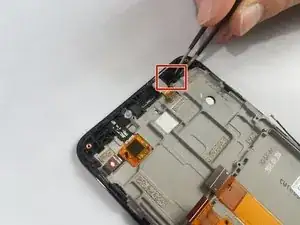

Удалите резиновое уплотнение камеры, поддев и вынимая его пинцетом; оно должно легко выйти.

Антенну необходимо сохранить, чтобы затем перенести на новый узел.

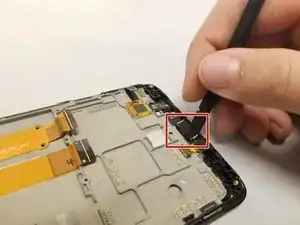

Снимите антенну, подключённую к разъёму зарядки, аккуратно под sliding синей пластиковой лопаткой под неё и подденьте вверх.

Не повредите шлейф; он понадобится при повторной сборке.

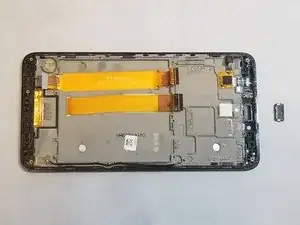

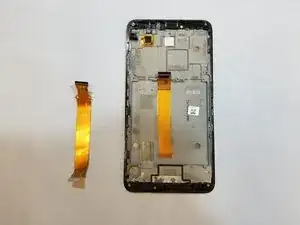

Осторожно снимите наружный шлейф, медленно отклеивая его, начиная с верхнего конца.
