Замена разъёма питания (зарядки) Alcatel Pop 4 Plus
Внимание: содержание свинца
Пожалуйста, проявляйте крайнюю осторожность при работе с паяльным инструментом. Инструмент нагревается до очень высоких температур.
Если Ваш телефон неправильно заряжается или Вы заметили, что зарядное устройство входит и выходит, не удерживаясь на месте, возможно, потребуется заменить разъём зарядки.
Для получения дополнительной информации о пайке контактов прочтите руководство Как паять и выпаивать соединения.
Шаг 1

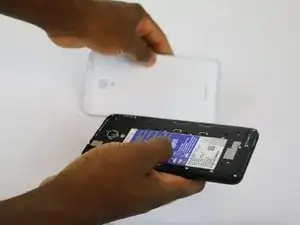

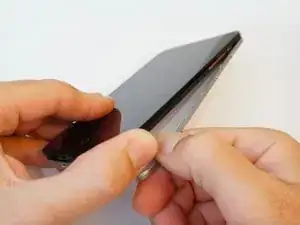

Начните с снятия задней крышки телефона. Вставьте ноготь или тонкий предмет в нижний правый угол телефона и аккуратно нажмите, чтобы отщелкнуть заднюю крышку от передней части.
Шаг 2

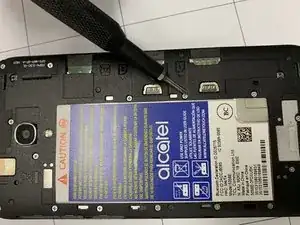

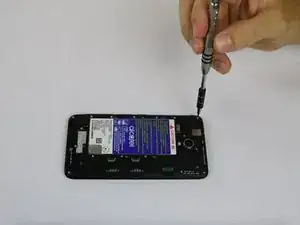

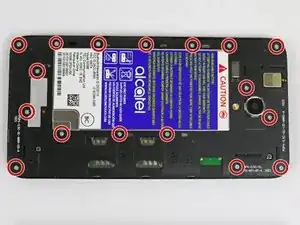

Удалите семнадцать винтов 1,2 мм с середины корпуса телефона, используя отвёртку Phillips #000.
Шаг 3

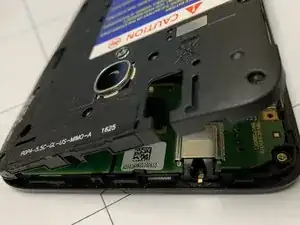

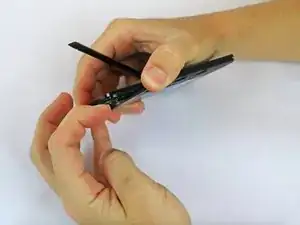

После извлечения винтов снимите среднюю рамку, защищающую электронику телефона, поддев её ногтем или инструментом и аккуратно отщёлкнув.
Шаг 4

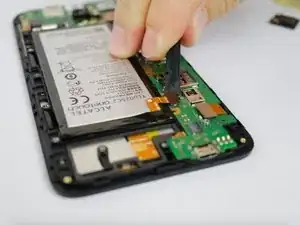

Отключите аккумулятор от материнской платы и извлеките его.
Шаг 5

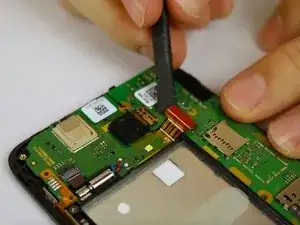

Отстегните USB-шлейф от материнской платы.
Шаг 6

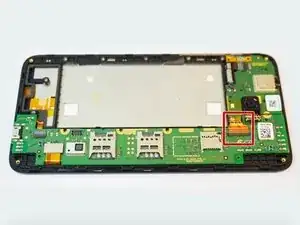

Отключите ленточный кабель телефона.
Шаг 7

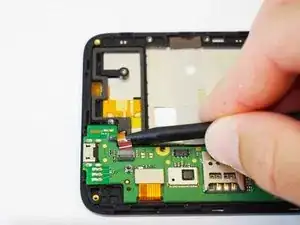

Отключите ленточный кабель от телефона
Шаг 8

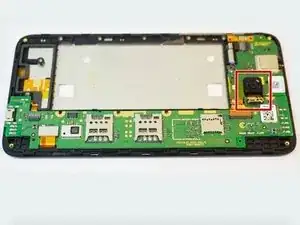

Снимите основную заднюю камеру с материнской платы.
Шаг 9

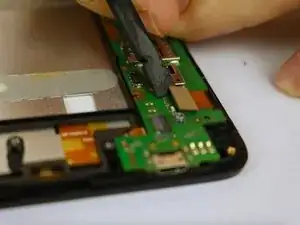

Используйте плоский конец лопатки, чтобы поддеть и снять материнскую плату.
Шаг 10

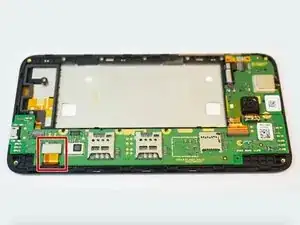

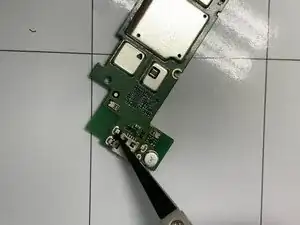

На разъёме питания нагрейте четыре точки подключения паяльным инструментом и отсоедините от выводов.
Для получения дополнительной информации по пайке посетите руководство Как паять и выпаивать соединения.
Заключение
Чтобы собрать устройство обратно, выполните указанные инструкции в обратном порядке.
