Замена разъема для наушников Alcatel OneTouch Pop Icon

Выключите устройство

Переверните телефон так, чтобы экран был направлен к поверхности, на которой вы работаете

Агрессивное поддевание может привести к повреждению задней панели или внутренних компонентов телефона.

Используйте пластиковый инструмент для открытия, чтобы осторожно снять заднюю панель. В нижнем левом углу телефона есть небольшое углубление, которое можно использовать для увеличения рычага.

Используйте ноготь, чтобы поднять аккумулятор из телефона.

Используя отвертку Phillips J000, удалите двенадцать серебряных винтов по 3 мм.

Используя отвертку Phillips J000, удалите один зеленый винт по 3 мм.

С экраном к себе и фронтальной камерой справа от вас, вставьте пластиковый инструмент между экраном и внутренней задней панелью и осторожно подденьте.

Убедитесь, что все зажимы отстегнулись, когда вы отделяете шов.

Поднимите защелку и осторожно снимите ленту с защелки.

Используйте металлическую лопатку, чтобы осторожно поддеть кнопки управления из корпуса.

Кнопки управления приклеены к корпусу и находятся на компьютерной ленте. При их удалении лучше перемещаться между ними, чтобы избежать повреждений.

Убедитесь, что вы используете пластиковый инструмент для открытия или нейлоновую лопатку перед тем, как использовать металлическую лопатку. Металлические лопатки могут повредить ваше устройство.

С помощью пинцета аккуратно отсоедините антенну от материнской платы.

Удалите ленту с ленты.

Поднимите черную защелку, чтобы освободить ленту.

Удалите ленту из защелки.

Поднимите标签 из корпуса.

Используйте пинцет, чтобы удалить ленту с верхней части защелки. По-прежнему используя пинцет, поднимите черную защелку, чтобы освободить ленту.

Удалите ленту из защелки.

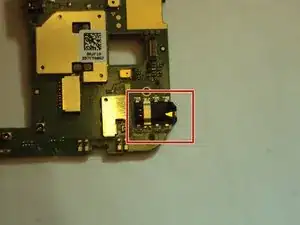

Удалите материнскую плату из корпуса.

Пайка выделяет пары, которые могут быть опасны. Пайка следует выполнять только в хорошо проветриваемом помещении.

Следуйте инструкциям в этом приложенном руководстве для получения советов по пайке: Как паять и десолировать соединения.
