Замена разъёма для наушников Alcatel Pop 4 Plus
Внимание: свинец
При обращении с паяльным инструментом соблюдайте повышенную осторожность. Инструмент сильно нагревается. Для получения дополнительной информации о пайке ознакомьтесь с руководством Как паять и отпаивать соединения.
Если телефон неправильно воспроизводит звук или вы заметили, что наушники задвигаются и выдвигаются, не фиксируясь, возможно, потребуется заменить разъём для наушников.
Шаг 1

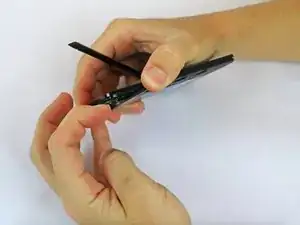

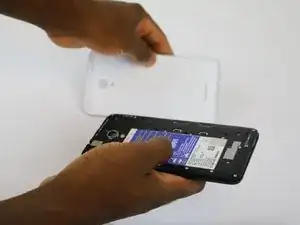

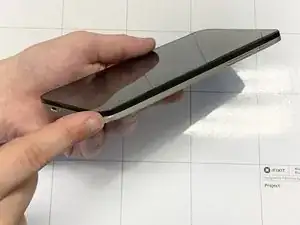

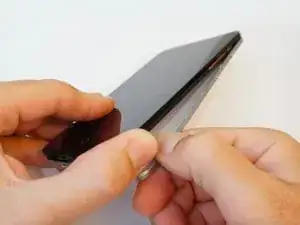

Начните со снятия задней крышки телефона. Подденьте ногтем или тонким предметом нижний правый угол телефона и аккуратно отожмите, чтобы отделить заднюю крышку от передней части.
Шаг 2

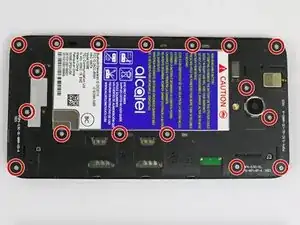

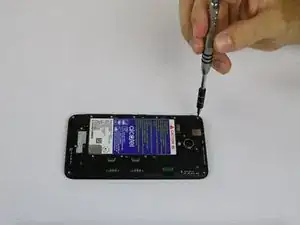

Удалите семнадцать винтов 1,2 мм из средней рамки телефона с помощью отвертки Phillips #000.
Шаг 3

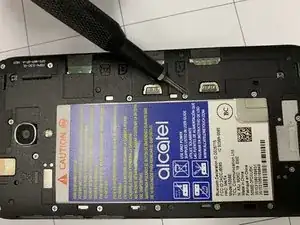

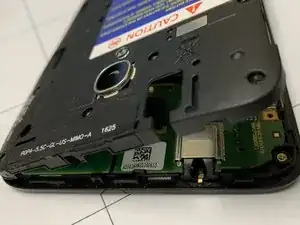

После вывинчивания винтов снимите среднюю рамку, защищающую электронику телефона, поддев её ногтем или инструментом и аккуратно отщёлкнув.
Шаг 4

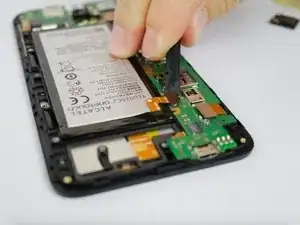

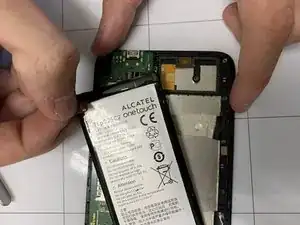

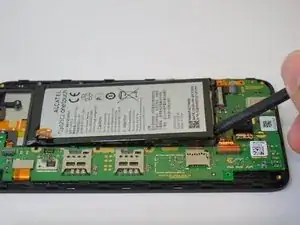

Отключите аккумулятор от платы и извлеките его.
Шаг 5

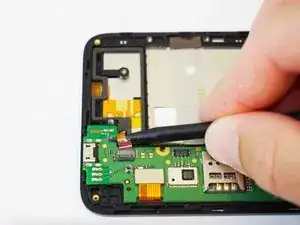

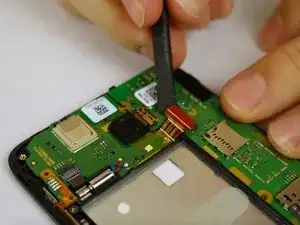

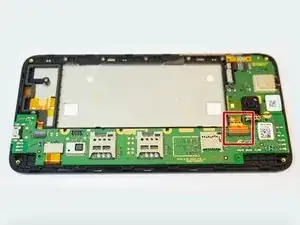

Отсоедините шлейф USB от материнской платы.
Шаг 6

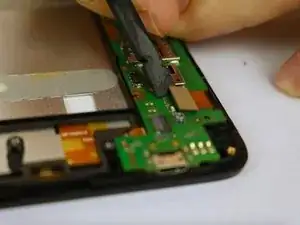

Отключите шлейф телефона от материнской платы.
Шаг 7

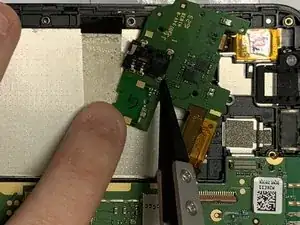

Отключите шлейф, соединяющий две платы между собой.
Шаг 8

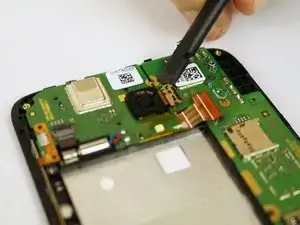

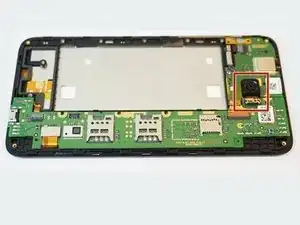

Снимите заднюю камеру телефона с материнской платы.
Шаг 9

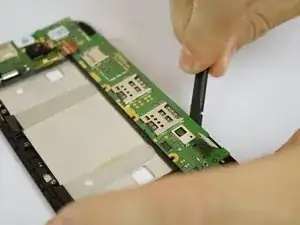

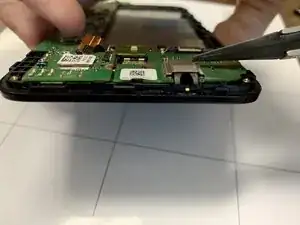

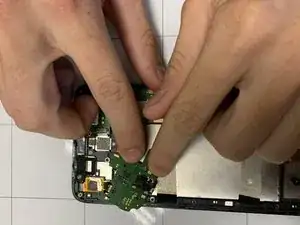

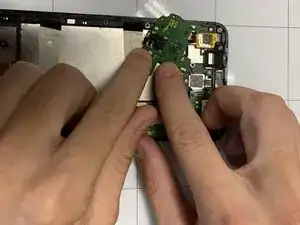

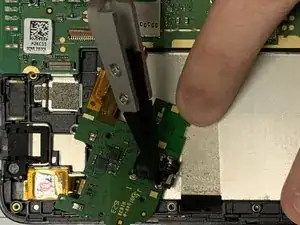

Вставьте плоский инструмент по краю телефона и аккуратно приподнимите, чтобы извлечь материнскую плату.
Шаг 10

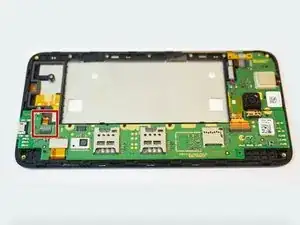

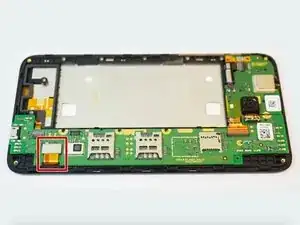

Найдите разъём для наушников на материнской плате телефона.
Шаг 11

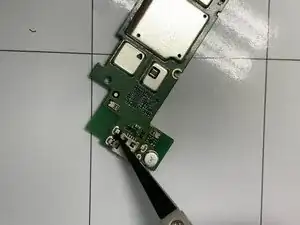

Нагрейте четыре контакта паяльным инструментом, чтобы удалить старый разъём для наушников.
Для получения дополнительной информации о пайке посетите руководство Как паять и отпаивать соединения.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
