Замена логической платы Samsung SCH-A890

Удалите батарею, сжимая и отщелкивая зажим, расположенный над логотипом Verizon на задней панели телефона.

Поднимите батарею с задней части устройства.

Удалите все винты с помощью отвёртки размера 00. Всего имеется пять винтов. Четыре из них легко видны на четырёх углах задней панели. Пятый расположен в верхнем левом углу устройства.

Винты могут быть немного магнитными и будут оставаться на месте. Вам может понадобиться их приподнять, но будьте осторожны, чтобы не потерять ни один из винтов.

После удаления всех винтов медленно и осторожно поднимите заднюю панель. Для этого вставьте лопатку между передней и задней панелями устройства с обеих сторон телефона.

После поднятия задней панели маленькие серебристые кнопки громкости и камеры, расположенные по бокам устройства, упадут. Они соединены с телефоном только задней панелью. Извлеките их и не потеряйте.

Найдите крышку разъёма для наушников. Крышка серебристая и круглая с изображением наушников на передней стороне. Откройте крышку разъёма для наушников и снимите её с устройства. Не потеряйте эту деталь.

Будьте осторожны при разборке корпуса, так как провод, соединяющий внешний динамик и логическую плату, может сломаться при приложении чрезмерной силы.

Аккуратно отсоедините провод внешнего динамика от логической платы. После отсоединения провода задняя крышка должна легко сняться.

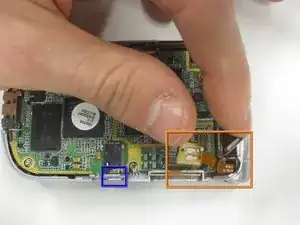

Чтобы отсоединить логическую плату от основного корпуса, отсоедините золотую ленту от её разъёма.

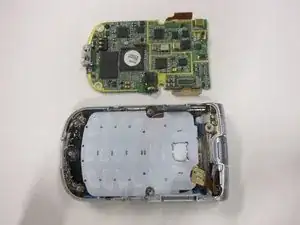

Логическая плата фиксируется в корпусе разъёмом для наушников. Просто сдвиньте её из положения и извлеките из устройства.
