Замена разъёма на наушники в Alcatel Jitterbug Smart

Подденьте заднюю крышку металлической лопаткой или ногтем в выемке в левом нижнем углу телефона.

Поднимите крышку за угол, ближайший к выемке, и снимите её с телефона.

Удалите 13 винтов JIS 1 мм с помощью отвёртки JIS #000.

Осторожно отщёлкните среднюю рамку с телефона с помощью металлической лопатки.

С помощью пинцета выньте коннектор батареи из гнезда.

Будьте осторожны, чтобы не оторвать батарею от её соединения.

Используйте пластиковые инструменты для открытия, чтобы аккуратно отстегнуть два разъёма в верхней и правой нижней части телефона изнутри корпуса.

С помощью пинцета выньте чёрный ленточный коннектор из гнезда.

Используйте металлическую лопатку, чтобы аккуратно снять динамик, приклеенный в левом нижнем углу телефона.

Будьте осторожны, чтобы не повредить чёрный коннектор или провод, соединяющий динамик с материнской платой.

Используя пластиковый инструмент для открытия, начните аккуратно отщёлкивать материнскую плату от сборки дисплея.

Материнская плата будет свободно снята.

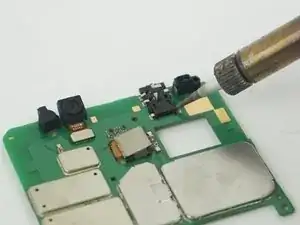

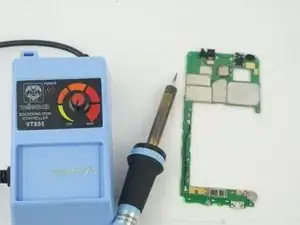

Переверните материнскую плату и выпаяйте контактное соединение разъёма наушников с материнской платы.

После выпаивания контактов выньте разъём для наушников.

Если вам нужна помощь по пайке/выпаиванию, вот ссылка на руководство по навыкам пайки.
