Замена разъёма для наушников Alcatel One Touch Evolve 2

Выключите телефон перед началом разборки, чтобы избежать поражения электрическим током и возможного короткого замыкания любых электрических компонентов.

Снимите заднюю крышку, используя один из пластиковых инструментов для открытия и замочную щель в одном из углов.

Будьте аккуратны при поддевании, чтобы не износить инструмент.

Снимите аккумулятор, используя один из пластиковых инструментов для открытия и куполообразное углубление рядом с торцом аккумулятора.

Отверните четыре винта JIS длиной 4 мм в каждом углу, используя отвёртку с насадкой J000. Поворачивайте винты против часовой стрелки для ослабления.

Вставьте пластиковую или металлическую лопатку между передней панелью и задней рамкой в одной из областей, обозначенных красными квадратами, и аккуратно подденьте заднюю рамку. Повторяйте по всему периметру телефона, пока задняя рамка полностью не отойдёт.

Снимите заднюю рамку вручную.

Используйте пластиковый инструмент для открытия, чтобы отщелкнуть пресс-фитный разъём динамика.

Подденьте край инструмента под разъём и осторожно приподнимите край; разъём должен отщелкнуть при небольшом усилии.

Используйте пластиковый инструмент для открытия, чтобы отщелкнуть пресс-фитный разъём фронтальной камеры.

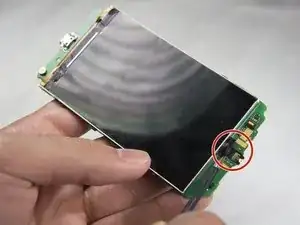

Вставьте один из пластиковых инструментов для открытия в любой боковой участок основной платы и аккуратно подденьте её, чтобы отсоединить от передней панели. Повторите процесс по периметру платы.

Отсоедините основную плату от передней панели.

Снимите чёрную электрическую ленту, закрывающую разъём для наушников.

Переверните плату и выпаяйте контакты, соединяющие разъём для наушников с платой.

После выпаивания контактов извлеките разъём для наушников.

Если Вам нужны инструкции по пайке/выпаиванию электронных соединений, вот ссылка на руководство по технике пайки.
