Замена порта зарядки Alcatel Jitterbug Smart
Используйте это руководство для замены порта зарядки в Alcatel Jitterbug Smart.
Для выполнения этого руководства требуется умение выпаивать порт зарядки с материнской платы. Для получения дополнительной информации о пайке и выпайке соединений, пожалуйста, посетите это руководство.
Шаг 1

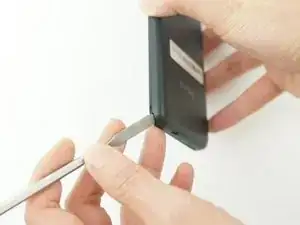

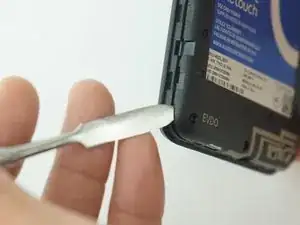

Подденьте заднюю крышку металлической лопаткой или ногтем в выемке в левом нижнем углу телефона.

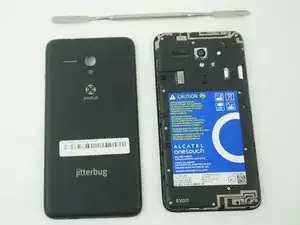

Поднимите корпус за угол рядом с выемкой и снимите его с телефона.
Шаг 2

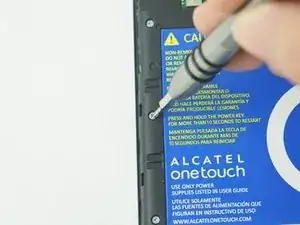

Удалите 13 винтов JIS 1 мм с помощью отвертки JIS #000.
Шаг 3

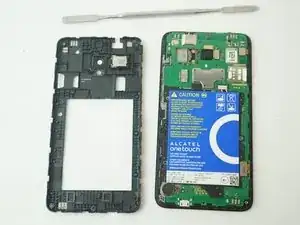

Осторожно подденьте среднюю рамку телефона с помощью металлической лопатки.
Шаг 4

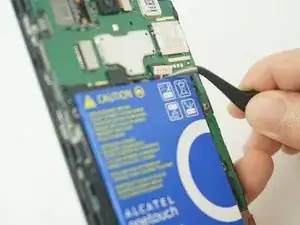

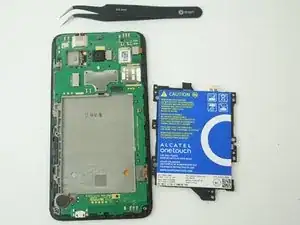

С помощью пинцета вытяните разъем аккумулятора из гнезда.
Будьте осторожны, чтобы не вырвать аккумулятор из его соединения.
Шаг 5

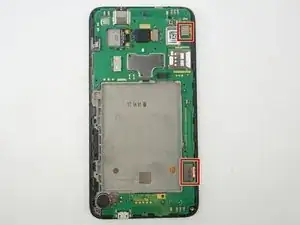

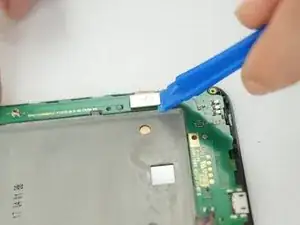

Используйте пластиковые инструменты для вскрытия, чтобы аккуратно отсоединить два разъема в верхней и нижней правой части телефона изнутри корпуса.
Шаг 6

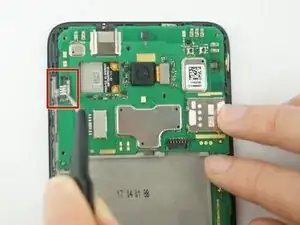

С помощью пинцета вытяните черный ленточный разъем из гнезда.

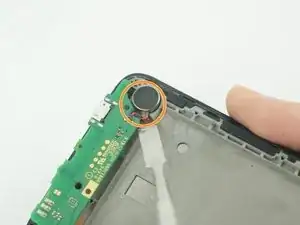

С помощью металлической лопатки аккуратно снимите динамик, приклеенный в левом нижнем углу телефона.
Будьте осторожны, чтобы не повредить черный разъем или провод, соединяющий динамик с материнской платой.
Шаг 7

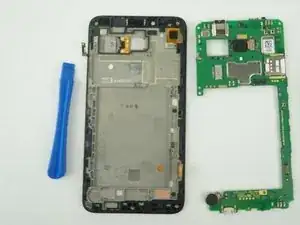

Используя пластиковый инструмент для вскрытия, аккуратно подденьте материнскую плату, отделяя её от сборки дисплея.
Материнская плата свободно извлекается.
Шаг 8

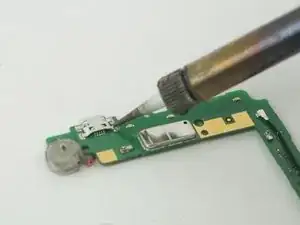

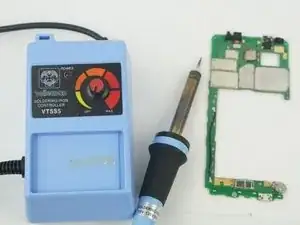

Переверните материнскую плату и выпаяйте контакты порта зарядки на плате.
После выпайки контактов снимите порт зарядки.
Если вам нужна помощь по пайке/выпайке, вот ссылка на руководство по навыкам пайки.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
