Замена материнской платы телефона Alcatel Go Flip V
За исключением камеры и заднего динамика, в этом телефоне действительно только две заменяемые детали: материнская плата и дисплей. Это руководство покажет, как разобрать основную часть телефона, чтобы извлечь узел клавиатуры/материнской платы.
Шаг 1

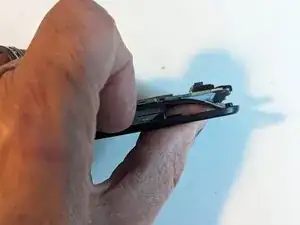

Крышка батарейного отсека имеет выемку, используемую для поддевания крышки.
Поместите большой ноготь в выемку и приподнимите крышку.
Здесь видно, как задняя часть начинает отделяться.
Шаг 2
Задняя крышка снята.
Шаг 3
Средняя рамка имеет вырез для ногтя, чтобы вынуть батарею.
Используйте ноготь, чтобы приподнять батарею и вынуть её.
Шаг 4
Батарея вынута.
Шаг 5
Снимите восемь винтов Phillips 4,25 мм, удерживающих среднюю рамку.
Шаг 6

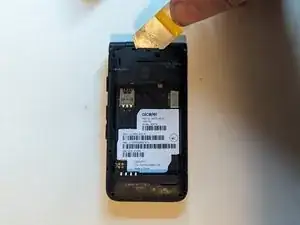

Начиная сверху, вставьте инструмент для поддевания под среднюю рамку.
Продвигайтесь вниз по обеим сторонам, освобождая защёлки, удерживающие рамку.
Затем можно поднять среднюю рамку и снять её с телефона.
Шаг 7

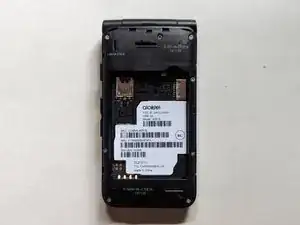

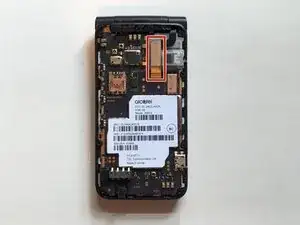

Средняя рамка снята.
Шаг 8

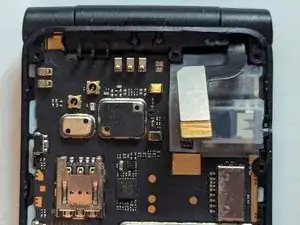

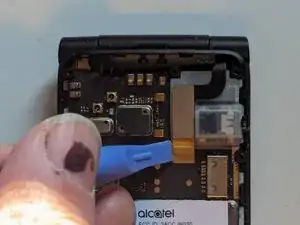

Используйте лопаточку, чтобы отсоединить разъём дисплея.
Шаг 9

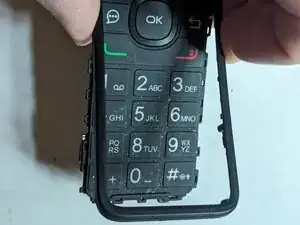

Откройте телефон и выдавите узел клавиатуры/материнской платы спереди.
Шаг 10

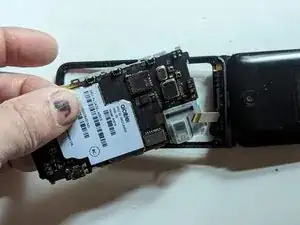

Снимите материнскую плату.
Заключение
Чтобы собрать устройство, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
