Замена кнопки регулировки громкости Alcatel OneTouch Evolve
Оказывались ли Вы когда-нибудь в аудитории, и ваш телефон внезапно начал издавать задорные мелодии рингтона? Первым инстинктом становится быстрее, чем когда-либо, залезть в карман и нажать на кнопку регулировки громкости, чтобы отключить звук, надеясь избежать строгого взгляда преподавателя. Без работающей кнопки Вы бы непременно испытали весь гнев этого взгляда. Кнопка регулировки громкости на всех телефонах — это компонент, которому каждый пользователь должен доверять и ожидать его исправной работы. Это руководство предоставит пользователю информацию о доступе к кнопкам регулировки громкости и их замене в случае неисправности.
Шаг 1
Здесь будет отверстие с достаточным пространством для вставки плоской отвёртки пластикового инструмента для открытия.
Оно расположено в правом нижнем углу телефона
Шаг 2
Поверните монтировку на 90 градусов, пока панель не приподнимется.
С помощью ногтя поднимите оставшуюся часть панели по периметру телефона.
Шаг 3
Это аккумулятор Alcatel One Touch Evolve. Ищите этот компонент после снятия задней панели.
Шаг 4
Поместите палец на язычок в правом верхнем углу аккумулятора, указанный чёрной стрелкой. Слегка надавив, сдвиньте аккумулятор вниз и выведите из посадочного места, пока он полностью не вынется.
Шаг 5
В устройстве будет восемь винтов длиной 4,5 мм, которые подходят под крестообразную отвёртку Phillips PH00, отмеченные красными кружками на изображении.
Шаг 6
Выкрутите каждый винт против часовой стрелки (влево), пока каждый не будет удалён.
При необходимости используйте пинцет, чтобы полностью извлечь винты из устройства.
Снимите аккумулятор перед тем, как поднимать панель.
Шаг 7
Достаньте из набора маленький монтировочный инструмент.
Вставьте плоскую часть в щель между телефоном и панелью там, где матовая поверхность встречается с глянцевой на передней части телефона.
Поверните монтировку на 90 градусов, пока часть панели не приподнимется.
Все участки должны быть полностью приподняты, прежде чем панель можно будет снять.
Не используйте инструмент для открытия, чтобы поддевать устройство вблизи кнопки питания или кнопки громкости.
Шаг 8
Он будет располагаться в правом верхнем углу внутренней стороны вторичной панели и будет прозрачного цвета.
Шаг 9

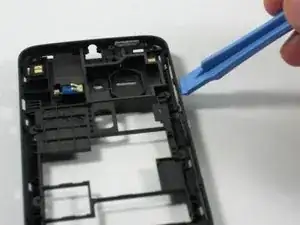

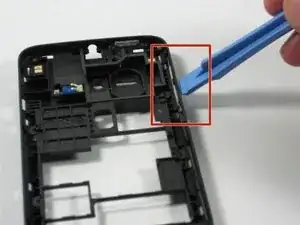

Используя меньший монтировочный инструмент, поместите плоскую часть на область кнопки, доступную снаружи, и с лёгким нажимом протолкните кнопку внутрь вторичной панели.
С помощью пинцета вытащите прозрачные резиновые выступы кнопок громкости из их пазов, расположенных внутри вторичной панели.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
