Замена камеры Alcatel OneTouch Evolve
В эпоху развития мобильных телефонов камера является одним из ключевых факторов при выборе устройства. Эти камеры становятся настолько технологичными, что заменяют необходимость в портативных цифровых фотоаппаратах. Владелец в значительной степени полагается на работоспособную камеру в телефоне. Это руководство предоставит информацию, необходимую для доступа и замены камеры в Alcatel OneTouch Evolve в случае неисправности, повреждения или загрязнения камеры.
Шаг 1
Здесь будет зазор, достаточный для вставки плоской части пластикового инструмента для вскрытия.
Он расположен в правом нижнем углу телефона.
Шаг 2
Поверните лопатку на 90 градусов, пока панель не приподнимется.
С помощью ногтя поднимите оставшуюся часть панели по периметру телефона.
Шаг 3
Это аккумулятор Alcatel One Touch Evolve. Ищите этот компонент после снятия задней панели.
Шаг 4
Поместите палец на язычок в верхнем правом углу аккумулятора, обозначенный чёрной стрелкой. С лёгким давлением нажмите аккумулятор вниз и вытащите его из гнезда до полного извлечения.
Шаг 5
Будет восемь винтов длиной 4,5 мм, которые подходят для вашего крестовой отвёртки Phillips PH00, отмеченные на изображении красными кругами.
Шаг 6
Выверните каждый винт против часовой стрелки (влево) до полного извлечения.
При необходимости используйте пинцет, чтобы полностью вынуть винты из устройства.
Снимите аккумулятор перед отрывом панели.
Шаг 7
Возьмите маленькую лопатку из набора инструментов.
Поместите плоскую часть в щель между телефоном и панелью, где матовая поверхность встречается с глянцевой поверхностью передней части телефона.
Поверните лопатку на 90 градусов, пока часть панели не приподнимется.
Все защёлки должны полностью отойти, прежде чем панель можно будет снять.
Не используйте инструмент для вскрытия вблизи кнопки питания или кнопок громкости.
Шаг 8

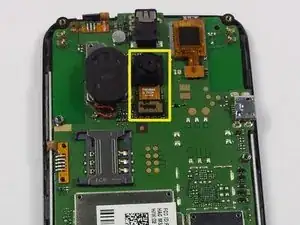

См. жёлтый квадрат для расположения камеры на материнской плате.
Шаг 9

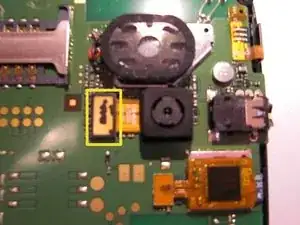

Осторожно поднимите нижнюю прямоугольную часть модуля камеры вверх и от устройства — соединение освободится.
Снимите резиновую накладку с камеры; эта деталь просто лежит поверх камеры и легко удаляется.
Шаг 10
Поместите пластиковый инструмент для вскрытия под нижнюю часть камеры и поверните инструмент, чтобы приподнять камеру. Для этого потребуется небольшое усилие.

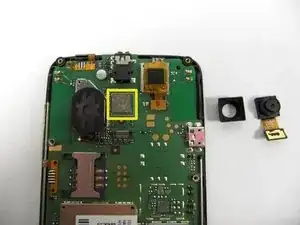

Вы начнёте видеть серебристую липкую прокладку между камерой и материнской платой — оставьте её на материнской плате.
Продолжайте отделять камеру от липкой прокладки до полного извлечения.
Для установки новой камеры используйте жёлтые линии на материнской плате в качестве ориентира.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
