Замена порта зарядки USB-C на Samsung Galaxy Tab A (2019)
Порт зарядки на этом планшете расположен на отдельной плате, подключенной к материнской плате гибкими кабелями. Главная сложность заключается в снятии приклеенного дисплея в одной части.
Шаг 1
Как уже упоминалось, дисплей приклеен. Рекомендуется нагреть его для размягчения клея. Вы можете использовать специальную нагревательную пластину, фен, тепловую пушку на низкой мощности или горячую платформу 3D-принтера. Я выбрал последний вариант из-за равномерного распределения тепла и регуляции температуры - установлено на 60 °C.

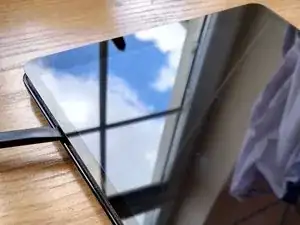

Когда дисплей нагреется, вставьте лопаточку между дисплеем и периметром корпуса - рекомендуется начинать с верхней части, чтобы предотвратить повреждение печатной платы экрана, расположенной внизу.
Использование присосок упростит снятие.
Передвигайте лопаточку, чтобы отрезать весь клей.
Отсоедините гибкий кабель дисплея и снимите дисплей.
Шаг 2

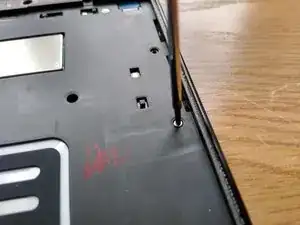

Удалите все винты с крестообразной головкой по периметру.

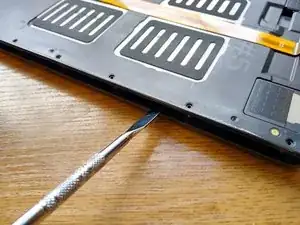

Используйте лопаточку, чтобы разъединить две части корпуса.
Шаг 3

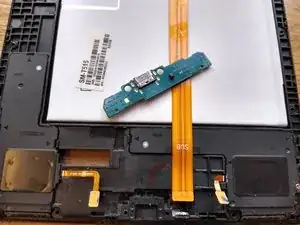

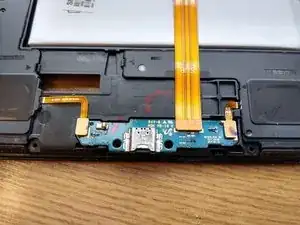

Теперь вы можете увидеть печатную плату с портом зарядки.
Отключите три гибких кабеля.
Используйте лопаточку или маленькую отвёртку с плоским концом, чтобы снять печатную плату.
Шаг 4
Установите новый порт зарядки.
Проверьте, правильно ли заряжается устройство.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
