Разборка зарядного порта Nokia 8290
Установка нового зарядного порта может быть необходима, если вы испытываете проблемы с зарядкой аккумулятора. Установку следует производить только в последнюю очередь, после того как будут испробованы другие возможные решения, указанные в Руководстве по устранению неполадок Nokia 8290. Установка не требует предварительных знаний о зарядных портах мобильных телефонов.
Шаг 1
Найдите маленькую кнопку на верхней части телефона.
Нажмите на кнопку.
Другой рукой потяните переднюю крышку от телефона.
Шаг 2

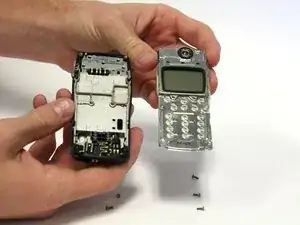

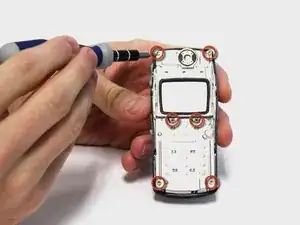

Удалите все шесть винтов T6 длиной 5,3 мм.
Извлеките плату/крышку с лицевой стороны из задней части телефона.
Будьте внимательны, чтобы положить винты в безопасное место.
Шаг 3

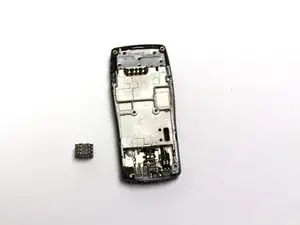

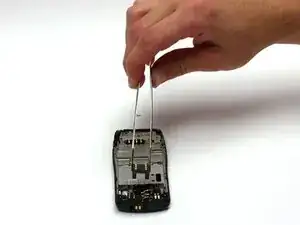

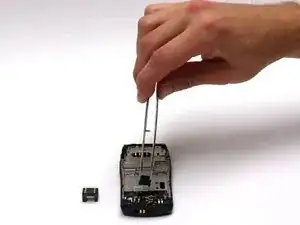

Используйте пинцет, чтобы снять указанную деталь.
Деталь черного цвета с шестью металлическими контактами. Ее приблизительные размеры: 12,3 мм x 8,4 мм x 8,2 мм.
Шаг 4

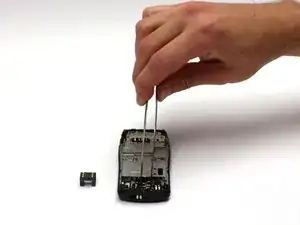

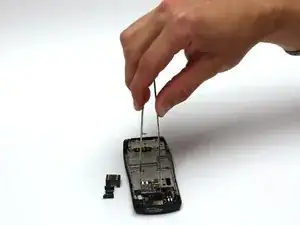

Под частью, удаленной на предыдущем шаге, находится другая деталь. Используйте пинцет, чтобы удалить и эту деталь.
Деталь черного цвета с четырьмя прямоугольными выемками снизу. Ее приблизительные размеры: 10,4 мм x 6,6 мм x 4,5 мм.
Шаг 5

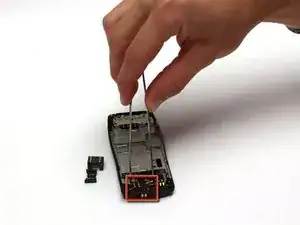

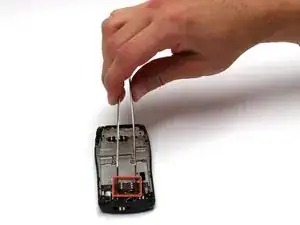

После удаления двух деталей найдите зарядный порт.
Используйте пинцет, чтобы удалить зарядный порт.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
