Замена плат Circuit Board Nokia 8290

Плата обрабатывает всю информацию, которую использует телефон. Удаление платы предоставляет доступ к нескольким основным компонентам.

Шаг 1

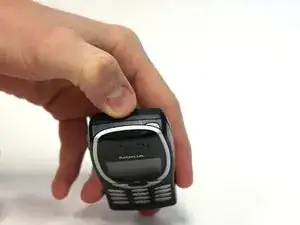

Найдите небольшую кнопку на верхней части телефона.

Нажмите на кнопку.

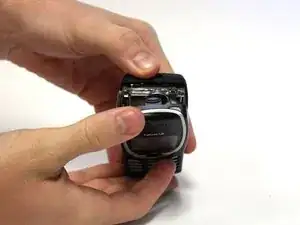

Другой рукой оттяните переднюю крышку от телефона.

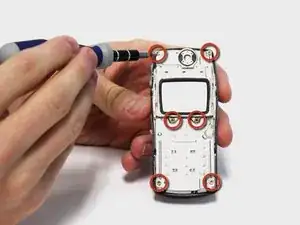

Удалите все шесть винтов T6 длиной 5,3 мм.

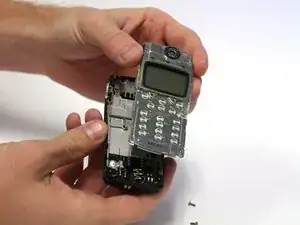

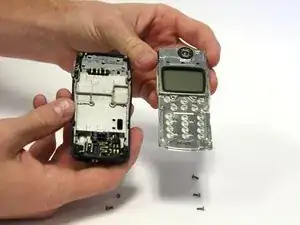

Снимите подузел платы/фронтальной панели с задней стороны телефона.

Постарайтесь положить винты в безопасное место.

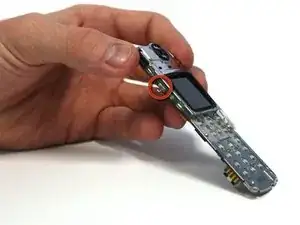

С помощью пальцев потяните небольшой пластиковый язычок от подузла платы/фронтальной панели.

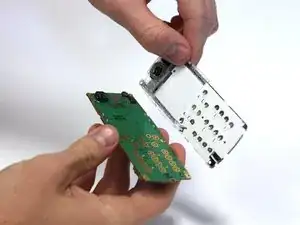

Поверните переднюю панель от платы.

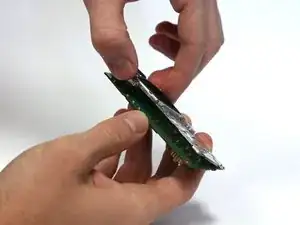

Осторожно снимите переднюю панель с платы, следя за тем, чтобы не сломать небольшой пластиковый язычок с другой стороны подузла.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
