Замена плат Circuit Board/Screen для Uniden D1483-3BK

Телефоны

Для завершения данного руководства вам потребуется разобрать трубку и использовать паяльник для замены печатной платы. Кроме процесса пайки, шаги в руководстве имеют среднюю сложность выполнения. После завершения этого руководства у пользователей должна быть полностью функциональная печатная плата и экран трубки.

Шаг 1

Установите телефон с клавишами набора вниз.

Шаг 2

Сдвиньте крышку батареи вниз по телефону.

Поднимите и снимите заднюю крышку с телефона.

Шаг 3

Извлеките батарею из отсека.

Сожмите конец шнура, где батарея соединена с телефоном, и осторожно поднимите вверх.

Шаг 4

Удалите два винта Phillips #1 длиной 9 мм в отсеке для батареи.

Шаг 5

Используйте пластиковый инструмент для открытия, чтобы аккуратно разделить две половинки корпуса.

Медленно двигайтесь по всему корпусу, чтобы полностью разъединить половинки, прежде чем раздвинуть их.

Провода внутри корпуса удерживают две половинки вместе, порыв этих проводов приведет к необходимости дополнительных ремонтов.

Шаг 6

Осторожно извлеките винт Phillips #1 длиной 9 мм из верхнего угла печатной платы.

Шаг 7

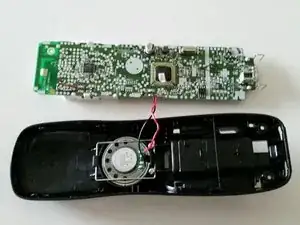

Осторожно схватите по обеим сторонам печатной платы и поднимите ее прямо из передней половины корпуса.

Установите плату в нижней половине корпуса.

Шаг 8

Установите печатную плату на стол с экраном вниз.

Шаг 9
