Разборка многоканальной системы и трубки Uniden D1688

Отсоедините телефон от базы, отключив штекер RJ-11.

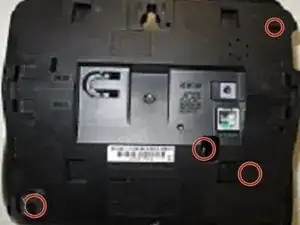

Переверните базу вверх дном и с помощью отвёртки Phillips #01 выкрутите семь винтов (размер головки: 5,11 мм, длина: 8,6 мм) с нижней стороны базы.

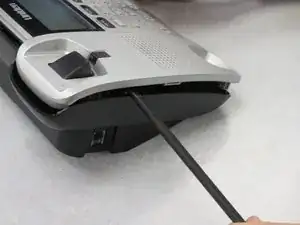

С помощью лопатки отделите верхнюю крышку базы от нижней.

Будьте осторожны при разъединении корпуса, чтобы не повредить ленточный кабель, соединяющий плату верхней крышки и плату нижней крышки!

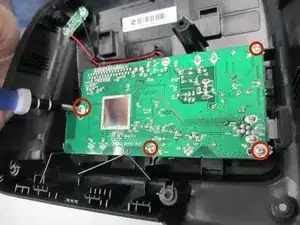

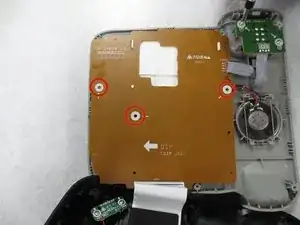

Выкрутите три винта (размер головки: 4 мм, длина: 8,6 мм) с платы верхней крышки.

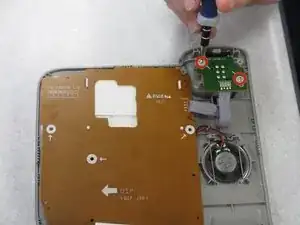

Выкрутите два винта (размер головки: 4 мм, длина: 8,66 мм) с небольшой платы в верхней крышке.

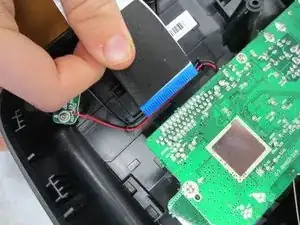

Отсоедините ленточный кабель от платы нижней крышки.

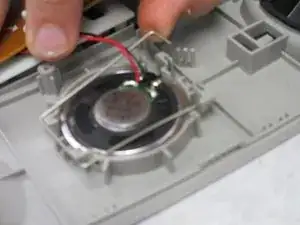

Освободите динамик из фиксирующего штифта, надавив вниз на каждый конец штифта и отведя его в сторону от динамика.

Извлеките резиновую прокладку клавиатуры из верхней крышки.

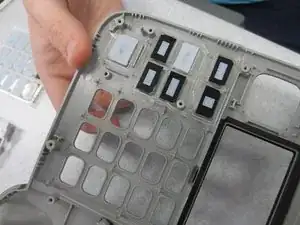

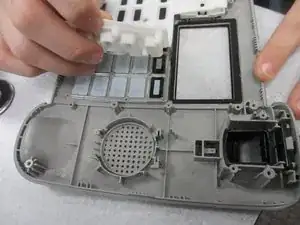

Выдавите пластиковые клавиши из верхней крышки.

Выкрутите винты платы нижней крышки (размер головки: 4 мм, длина: 8,6 мм).

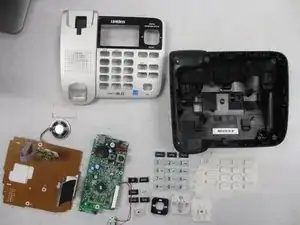

Разборка базы телефона завершена!

Теперь руководство перейдёт к разборке одной из трубок.

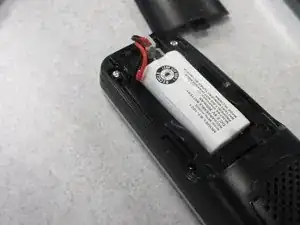

Сдвиньте крышку батареи с трубки и отключите батарею.

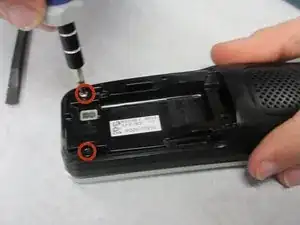

Извлеките батарею и выкрутите два винта (размер головки: 4 мм, длина: 8,6 мм).

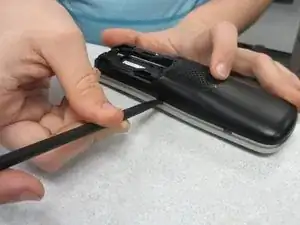

С помощью лопатки отделите половинки корпуса телефона.

Выкрутите два винта (размер головки: 4 мм, длина: 8,6 мм) на нижней крышке, чтобы снять динамик, освободив фиксирующий штифт.
