Замена нижней платы Uniden D1688
Мы объясним, как снять плату нижней панели. Выполнив это, вы научитесь разбирать динамик.
Шаг 1
Отключите телефон от базы, отсоединив штекер RJ-11.

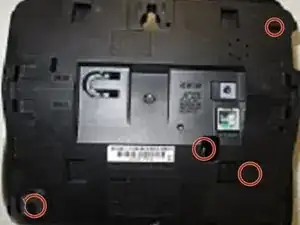

Переверните базу вниз крышкой и с помощью отвертки Phillips #01 отвинтите семь винтов (размер головки: 5,11 мм, длина: 8,6 мм) на нижней стороне базы.
Шаг 2

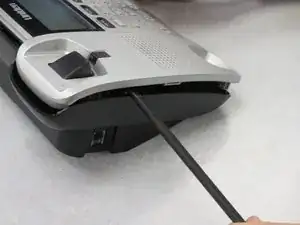

С помощью пластиковой лопатки разделите верхнюю и нижнюю части корпуса базы.
Будьте осторожны при разделении корпуса, чтобы не повредить шлейф между платой верхней части корпуса и платой нижней части корпуса!
Поднимите верхнюю часть корпуса с нижней — база телефона успешно открыта.
Шаг 3

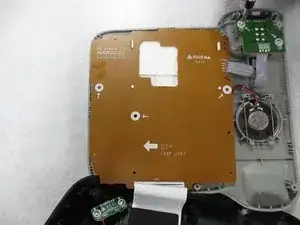

Отвинтите 3 винта (размер головки: 4 мм, длина: 8,6 мм) с платы верхней части корпуса.
Шаг 4
Отвинтите 2 винта (размер головки: 4 мм, длина: 8,66 мм) на маленькой плате в верхней части корпуса.
Шаг 5
Отсоедините шлейф от платы нижней части корпуса.
Шаг 6

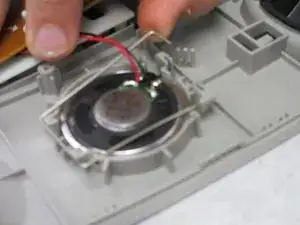

Освободите динамик из фиксатора, нажав вниз на каждый конец штифта и сдвинув его от динамика.
Шаг 7

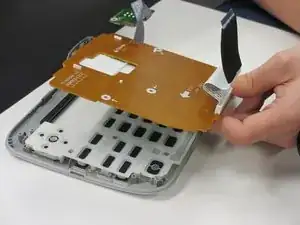

Снимите плату верхней части корпуса, вытащив её из корпуса.
Шаг 8

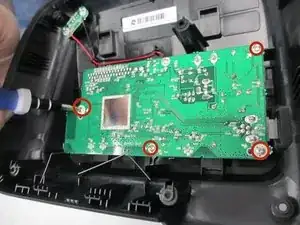

Отвинтите винты платы нижней части корпуса (размер головки: 4 мм, длина: 8,6 мм).
Шаг 9

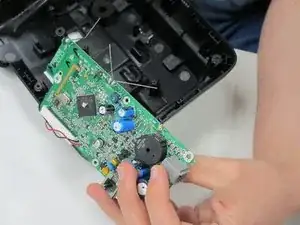

Поднимите нижнюю плату из нижней части корпуса.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
