Замена считывателя SIM-карт Huawei Ascend P6-U06

Я не несу ответственности за любой ущерб, причинённый вам, устройству или любому другому объекту, связанному с ремонтом. Действуйте на свой страх и риск.

Замена считывателя SIM — не то, что следует делать в спешке. На каждом шаге откладывайте инструменты на стол и останавливайтесь, чтобы обдумать дальнейшие действия, особенно если это ваша первая замена считывателя SIM. Проверьте соединения и оцените ситуацию. Только после этого действуйте. Это важно, потому что при отрыве контактных площадок у вас возникнут серьёзные проблемы.

Большинство повреждённых считывателей SIM можно определить как неисправные без полной разборки устройства. Если проблема с SIM сохраняется несмотря на внешние признаки повреждения, то разборка устройства необходима.

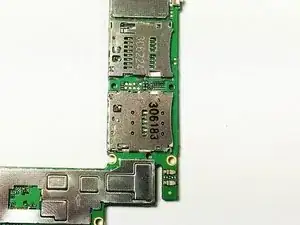

Следуйте шагам в руководстве по замене материнской платы P6 Замена материнской платы Huawei Ascend P6-U06, чтобы разобрать устройство. На этом этапе у вас должен быть хороший обзор внутренностей разъёма SIM.

Осмотрите состояние считывателя — желательно под микроскопом или хотя бы лупой ювелира — аккуратно покалывая контакты, чтобы проверить, не ослабли ли они.

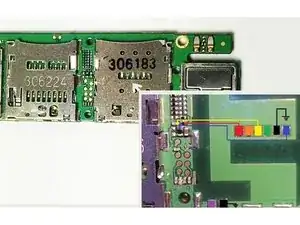

Вы также можете измерить непрерывность между точками, отмеченными на грубой схеме, однако это лишь укажет, функционирует ли материнская плата в отношении дорожек SIM.

На этом этапе вы либо должны увидеть отсутствующие/отогнутые контакты внутри считывателя SIM, либо площадки должны измеряться неправильно, иначе дальнейшие действия по этому руководству могут усугубить проблему.

Если это ваша первая замена считывателя SIM, вероятно, стоит купить две детали (или больше), на всякий случай. Разница в цене незначительна, и запасная деталь может понадобиться — если не сейчас, то позже.

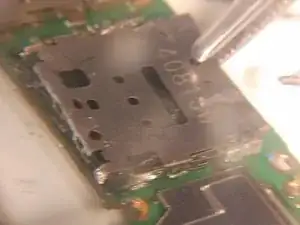

Защитите окружающие компоненты каптоновой лентой или алюминиевой фольгой, чтобы предотвратить их нагрев, и с помощью паяльника или фена начните отсоединять точки крепления экрана считывателя SIM от материнской платы. Аккуратно подденьте пинцетом и удерживайте экран поднятым после того, как он отстанет от каждой точки крепления.

Отпускайте, когда припой снова затвердеет, чтобы избежать случайного повторного крепления. Обойдите экран по периметру, аккуратно поддев, не прикладывая чрезмерной силы до того, как припой расплавится, иначе вы сорвёте контактные площадки.

Если слишком много площадок отсутствует, приклеить экран обратно может быть проблематично, но ни одна из внешних площадок не является критичной для работы считывателя SIM.

Вы также можете разрезать старый экран считывателя на более мелкие куски ножницами, чтобы облегчить процесс удаления.

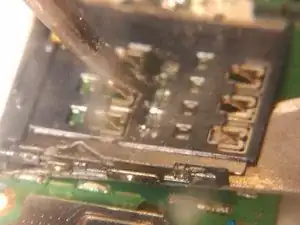

После снятия экрана извлеките (и сохраните на случай потери) части механизма извлечения SIM-карты, затем возьмите нож для точных работ и подденьте под считыватель SIM. Расплавьте первый паяный шов на считывателе, под sliding ножом между площадкой и выводом считывателя, чтобы он не припаивался обратно.

Будьте особенно осторожны, если вы уже сорвали какие-либо площадки на предыдущем шаге. Если вы сорвёте площадку сейчас, восстановить плату будет значительно сложнее.

Продолжайте выпаивать, постепенно продвигая нож дальше под считыватель. Наконец, после того как все 6 выводов выпаяны, повторите то же с двумя оставшимися выводами, особенно аккуратно с левым (правый является землёй). После этого считыватель должен отойти без дополнительных поддеваний. Если нет, проверьте целостность паяных соединений.

Будут полезны фотографии лучшего качества, добавьте свои, если вы будете пытаться это сделать.

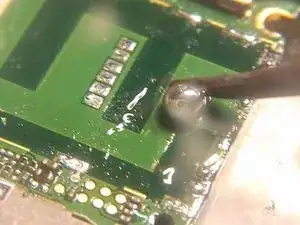

После полного удаления считывателя рекомендую нанести немного флюса и с помощью оплётки удалить весь старый припой, затем взять маленькую каплю припоя (обратите внимание на температуру паяльника) и распределить эту каплю по площадкам с достаточным количеством флюса, чтобы покрыть площадки новым припоем. Не переусердствуйте, иначе площадки могут оторваться.

Если вы не уверены в своих действиях, аккуратно прогрейте площадки с небольшим количеством флюса.

Излишки припоя нужно удалить. Например, та капля слева рядом с конденсатором — остатки выпаивания. Иногда помогает заменить бессвинцовый припой или добавить немного свинцового припоя, чтобы расплавить соединение.

Теперь площадки должны быть очищены. Используйте изопропиловый спирт или этанол и ватные палочки для этого. Я знаю, что на фотографии видны ворсинки. Такова реальность. Без профессиональных инструментов ворсинки появляются, но вы можете удалить их позже. Другая фотография наглядно показывает, насколько важна процедура очистки.

На данном этапе рекомендую проверить область вокруг считывателя SIM-карты на материнской плате. При наличии микроскопа, после тщательной очистки, будет легко проверить наличие повреждённых контактных площадок, отсутствующих компонентов или любых других аномалий.

Также выполните проверку мультиметром в режиме прозвонки, чтобы убедиться, что контактные площадки действительно соединяются с теми элементами, к которым должны вести.

Между любыми двумя контактными площадками не должно быть непрерывности, за исключением двух контактных площадок заземления (в каталоге помечены чёрным на изображении). Я записал несколько приблизительных значений сопротивлений между площадками на случай, если кому‑то понадобятся (они приблизительны, по всей видимости допускается разброс) — при необходимости свяжитесь со мной.

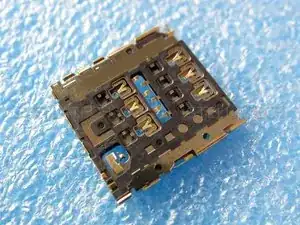

Следующий шаг — припаять новую деталь на место. Рекомендую разобрать новую деталь: при снятом экране сверху легче припаивать шесть ножек считывателя посередине. Таким образом позже придётся восстановить механизм извлечения SIM-карты, но, по моему мнению, это того стоит.

Выравнивание считывателя SIM имеет первостепенное значение. При неверном выравнивании в дальнейшем возникнут проблемы. Хорошее правило: если все ножки расположены над площадками и находятся посередине, можно приступать к пайке. Также убедитесь, что оставили видимыми прилегающие контактные площадки заземления для экрана.

Это сложная часть. Вероятно, следует использовать маленький зажим, чтобы удерживать считыватель SIM на месте, и если у вас мало опыта в микропайке, настоятельно рекомендую использовать обе руки для удержания паяльника.

Нанесите небольшое количество флюса на ножки и площадки, затем коснитесь одной площадки. На этом этапе микроскоп очень полезен, так как позволяет наблюдать за плавлением припоя.

После первого припоя вы можете слегка выровнять считыватель SIM при необходимости.

Затем последовательно прикасайтесь к ножкам и припаивайте их одну за другой, припаивая все 8 ножек к плате.

Остерегайтесь пластика на считывателе: при чрезмерном нагреве он может расплавиться и вызвать проблемы с SIM-картой.

После завершения аккуратно проверьте паяные соединения, используя максимально возможное увеличение, чтобы убедиться, что они припаяны правильно. Соединения должны быть блестящими, а не тускло‑серого цвета — отсутствие перемычек, очевидно, крайне важно...

Если паяные соединения в порядке, выполните те же проверки мультиметром, что и ранее, убедившись, что между паяными контактами нет никакой непрерывности.

Далее очистите паяные соединения. Используйте ту же методику с ватной палочкой, что и раньше.

Теперь следующий шаг — собрать механизм извлечения SIM. Начните с размещения более длинной части в её пазе, затем уложите сверху часть в форме бумеранга. Проверьте механизм перед повторным присоединением экрана.

Экран в данном случае имеет отверстие над шестью ножками считывателя: ремонт можно было выполнить и не снимая экрана.

Однако экран должен защёлкнуться на место без особых трудностей.

Теперь нанесите немного флюса на сторону экрана, где он опирается на контактную площадку, и, аккуратно обходя прилегающие SMD-компоненты (НЕ касайтесь их паяльником), припаяйте экран на место.

Если мощности нагрева недостаточно, попробуйте приложить стороной паяльника к боковой поверхности экрана считывателя. Так тепло быстрее передастся на большую металлическую деталь. Не держите паяльник слишком долго, избыточный нагрев пластиковых деталей вреден.

Хороший приём — оставить SIM-карту внутри считывателя во время пайки. Тогда, даже если пластик немного расплавится, карта всё ещё будет вставляться.

После этого снова очистите деталь и плату, проверьте их мультиметром (две задние ножки не должны иметь непрерывности между собой до тех пор, пока не вставлен лоток SIM). Вы можете проверить переключатель иглой или, предпочтительнее, вставив SIM-карту.

После проверки считывателя SIM, просто подключите материнскую плату к телефону, защёлкните разъёмы шлейфов экрана и аккумулятора и, надеюсь, устройство будет функционировать — на этом вы завершили работу!
