Замена экрана/дисплея Huawei Ascend P6-U06

Вытащите и проверните штырь рядом с нижним левым краем телефона, чтобы извлечь его из разъёма для наушников.

Вставьте штырь в отверстие для SIM-карты, расположенное на правой стороне телефона.

Аккуратно нажмите, пока SIM-карта не щёлкнет, затем извлеките штырь и SIM-карту.

Повторите эту процедуру для дополнительной SIM-карты.

Плотно надавите на чёрную пластиковую накладку в нижней части телефона и потяните вниз.

Возможно, потребуется острый тонкий предмет, чтобы поддеть пластик.

Поверните телефон на 180 градусов так, чтобы нижняя часть телефона оказалась сверху.

Плотно надавите большим пальцем на заднюю панель.

Поднимите заднюю панель с верхнего правого угла и аккуратно отведите её от телефона.

Снимите следующие винты, крепящие плату к основной раме:

Пять винтов Phillips #000 длиной 2 мм

Два винта Phillips #000 длиной 2,5 мм

Надавите на жёлтую пластиковую накладку в верхней части батареи и снимите два винта Phillips #000 длиной 2,5 мм.

Используйте плоский конец лопатки, чтобы аккуратно отщёлкнуть первую защёлку, расположенную на правой перемычке фиксирующей пластины.

Используйте плоский конец лопатки, чтобы аккуратно отщёлкнуть вторую защёлку, расположенную на левой перемычке фиксирующей пластины.

Используйте плоский конец лопатки, чтобы аккуратно поднять верхнюю фиксирующую пластину с телефона.

Используйте острый конец лопатки, чтобы поддеть антенный разъём и отсоединить его от гнезда.

При сборке вы услышите «щёлчок», указывающий на то, что контакт правильно подсоединён.

Используйте острый конец лопатки, чтобы аккуратно поддеть и отсоединить следующие разъёмы от их гнёзд:

серебристый разъём кабеля ЖК-дисплея

серебристый разъём кабеля разъёма для наушников

Используйте острый конец лопатки, чтобы аккуратно поддеть и отсоединить следующие разъёмы от их гнёзд.

серебристый разъём кабеля Micro-USB

медный разъём кабеля батареи

Будьте осторожны, не сгибайте, не прокалывайте и не сдавливайте аккумулятор, даже если он подлежит замене. Аккумулятор может выделять токсичные и легко воспламеняющиеся вещества.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять аккумулятор с нижнего конца.

Возможно, потребуется ослабить клей под аккумулятором медленными пилящими движениями.

Снимите два винта Phillips #000 длиной 2 мм, крепящие медный гибкий кабель к серебристой металлической пластине.

Винт слева покрыт белой краской сверху. Снятие краски лишит вас гарантии на телефон.

Подденьте плоским концом лопатки нижний левый край металлической пластины.

Проведите лопаткой вдоль нижнего края металлической пластины и аккуратно приподнимите её.

Клей под металлической пластиной затруднит подъём. Клей отойдёт, если аккуратно вести лопатку вдоль нижнего края пластины.

Аккуратно поднимите гибкий кабель за верхний правый угол.

Не прилагайте избыточную силу при снятии гибкого кабеля. Это может порвать кабель.

Используйте пинцет, чтобы поднять резиновую направляющую и вынуть её из рамки.

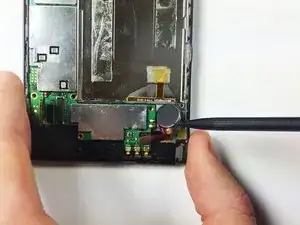

Используйте заострённый конец лопатки, чтобы поддеть под черный круглый вибромотор внизу справа телефона.

Медленно приподнимите, чтобы отделить черный круглый вибромотор от клея.

Вибромотор останется подключённым к плате двумя красным и черным проводами.

Будьте осторожны, чтобы не порвать красный и черный провода. В случае повреждения потребуется пайка.

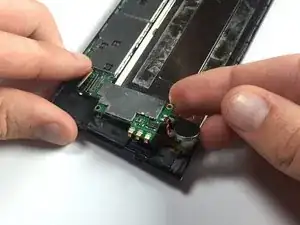

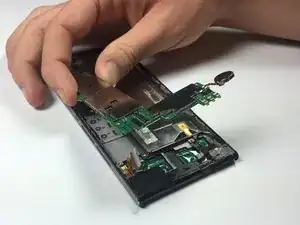

Держите прижатым нижний левый угол материнской платы и медленно поднимайте правую сторону из основного корпуса.

Осторожно покачивайте плату, чтобы освободить её из телефона.

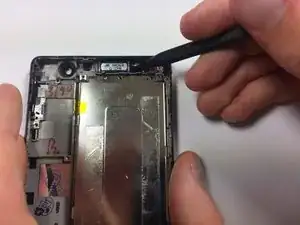

Используйте заострённый конец лопатки, чтобы поддеть под динамик разговорного динамика и аккуратно приподнять его вверх.

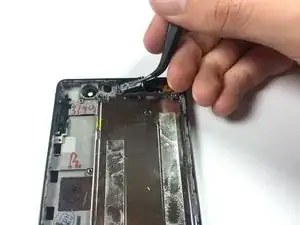

Используйте пинцет, чтобы вынуть разговорный динамик из корпуса.

Динамик приклеен к корпусу. Если динамик не отходит, аккуратно покачивайте его, пока он не освободится.

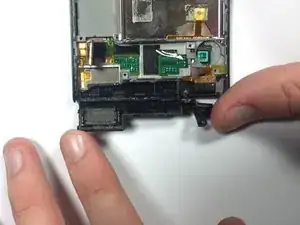

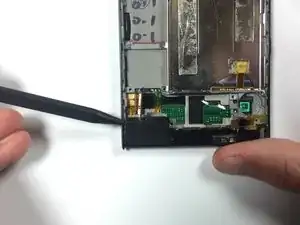

Используйте заострённый конец лопатки, чтобы отогнуть и сложить вниз черную пластиковую крышку внизу слева телефона.

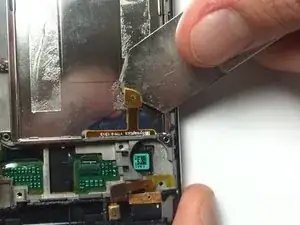

Используйте инструмент iSesamo, чтобы отделить золотой провод от серебряной металлической пластины.

Эта деталь не снимется полностью, но её нужно разъединить, чтобы снять дисплей.

Будьте осторожны, чтобы не перерезать и не повредить провод. Провод прикреплён к панели слоем клея, поэтому его потребуется приложить усилие при удалении.

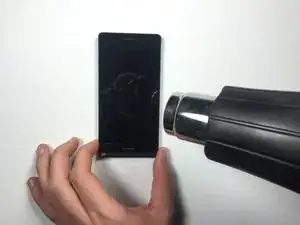

Используйте тепловую пушку, чтобы ослабить клей между дисплеем и корпусом.

Начните с расположения пушки далеко от руки. Затем медленно приближайте руку к пусковой трубе, пока воздух не станет тёплым, но не горячим.

На таком расстоянии медленно прогрейте всю переднюю часть телефона.

Тепловая пушка может быть опасна для Вас и для телефона. Избегайте приближения руки к соплу пушки, так как можно получить ожог. Также избегайте нагрева нижней пластиковой панели телефона — она может расплавиться при прямом нагреве.

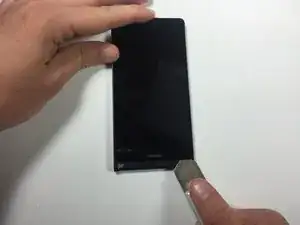

Используйте инструмент iSeasmo, чтобы вставить его между экраном и пластиком в нижнем правом углу телефона. Нужно поддеть iSeasmo под белую пластиковую часть экрана, а не только под стекло.

Медленно проведите инструментом iSeasmo влево и вправо, чтобы начать отделение дисплея.

Проведите инструментом iSeasmo вдоль правого и левого краёв дисплея.

По всей процедуре вы будете встречать клей, поэтому проявляйте терпение при отделении. Периодически проверяйте тыльную сторону телефона, чтобы убедиться, что вы не перерезаете провода.

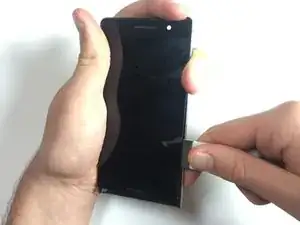

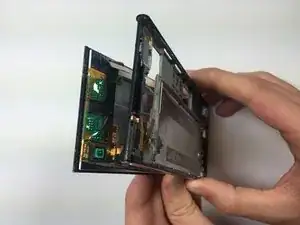

Когда дисплей станет достаточно свободным, аккуратно начните отделять его от нижней части телефона. Продвигайтесь вверх, пока он полностью не снимется.

Некоторые провода нужно будет пропустить через отверстия в пластике, прежде чем дисплей можно будет полностью снять.

Не применяйте силу при отрыве экрана от пластика. Это может повредить экран и внутреннюю проводку. Выполняйте этот шаг очень медленно и при необходимости вернитесь, чтобы удалить оставшийся клей.
