Замена передней панели HTC Evo 4G

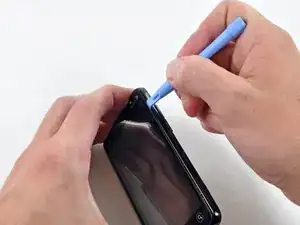

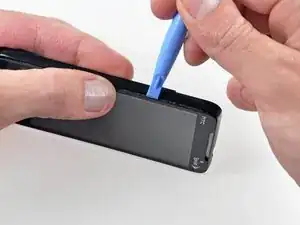

Осторожно вставьте инструмент для вскрытия iPod между задней панелью и внутренней задней рамкой рядом с разъёмом для наушников.

С помощью инструмента для вскрытия iPod подденьте задний корпус по периметру Evo.

Снимите заднюю панель с внутренней задней рамки.

Кончиком пальца приподнимите аккумулятор с конца, ближайшего к камере.

Удалите аккумулятор из внутренней задней рамки.

Используйте плоский конец лопатки, чтобы поддеть красный фиксатор MicroSD, прикреплённый к внутренней рамке.

Фиксатор сдвинется примерно на 1 мм и остановится. Не пытайтесь полностью извлечь фиксатор карты MicroSD.

С помощью пинцета аккуратно извлеките карту MicroSD из её слота во внутренней задней рамке.

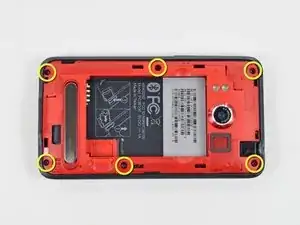

Удалите шесть винтов Torx T5, крепящих внутреннюю заднюю рамку к внутреннему корпусу.

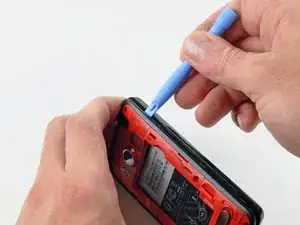

Осторожно вставьте инструмент для вскрытия iPod между внутренней задней рамкой и её пластиковым окантовкой рядом с разъёмом Micro HDMI.

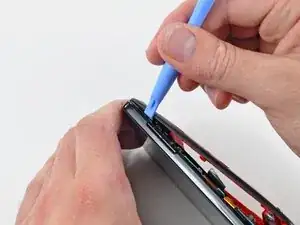

Аккуратно подденьте верхнюю кромку внутренней задней рамки от передней окантовки Evo.

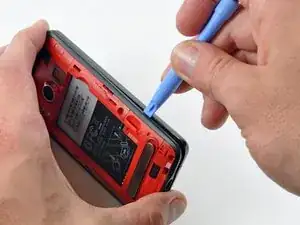

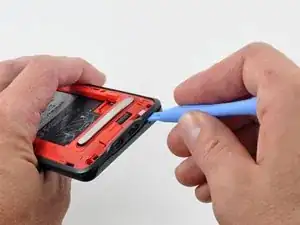

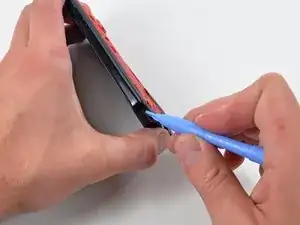

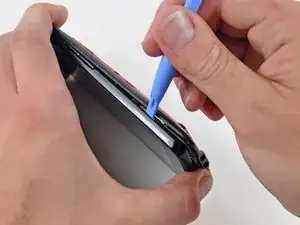

Вставьте инструмент для вскрытия iPod между внутренней задней рамкой и её пластиковой окантовкой и подденьте в нескольких точках вдоль левого края Evo.

Продолжайте процедуру поддевания, сосредоточившись теперь на отсоединении пластиковой окантовки от нижней части Evo.

Подденьте внутреннюю заднюю рамку вдоль правого края, используя метод, описанный в предыдущих шагах.

В конце обойдите весь периметр внутренней задней рамки, пока она не приподнимется от внутреннего корпуса.

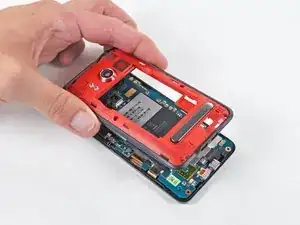

Снимите внутреннюю заднюю рамку с остальной части Evo.

Удалите один винт Phillips, крепящий материнскую плату к внутреннему корпусу рядом с разъёмом для наушников.

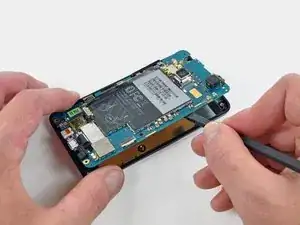

Используйте плоский конец лопатки, чтобы поддеть материнскую плату со стоек, закрепляющих её на металлическом поддоне дисплея.

Пока не пытайтесь полностью извлечь материнскую плату. Она всё ещё подключена тремя ленточными кабелями.

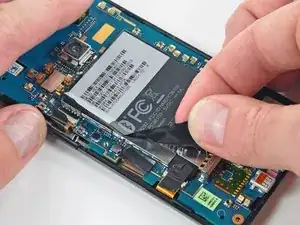

Осторожно отодерите информационную наклейку устройства от левого края материнской платы и экранирующей пластины EMI, чтобы обнажить три разъёма, закрытые лентой.

Не обязательно полностью отрывать информационную наклейку устройства от экранирующей пластины EMI.

Подогните информационную наклейку устройства к верхней части материнской платы, чтобы она не мешала работе.

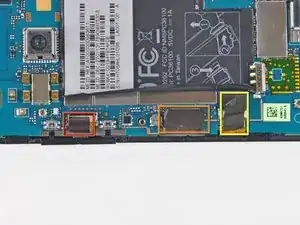

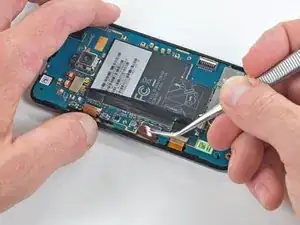

Снимите кусочки ленты, закрывающие следующие ленточные кабели:

Фронтальная камера

Ленточный кабель передней панели

Ленточный кабель дисплея

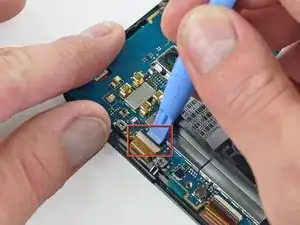

Кончиком инструмента для вскрытия iPod переверните фиксирующую защёлку ленточного кабеля фронтальной камеры вверх.

Будьте очень осторожны и деликатны с этими защёлками. Они легко ломаются или смещаются и одинаково трудно устанавливаются обратно.

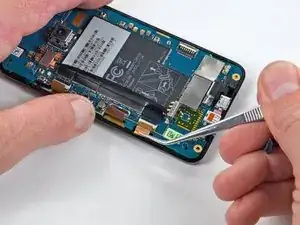

С помощью пинцета извлеките ленточный кабель фронтальной камеры прямо из его разъёма.

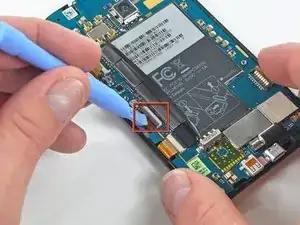

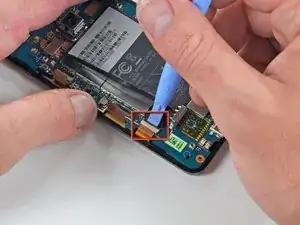

Кончиком инструмента для вскрытия iPod переверните фиксирующую защёлку ленточного кабеля передней панели вверх.

С помощью пинцета извлеките ленточный кабель передней панели прямо из его разъёма.

Кончиком инструмента для вскрытия iPod переверните фиксирующую защёлку ленточного кабеля дисплея вверх.

Возьмите ленточный кабель дисплея пинцетом и потяните его прямо из разъёма.

Осторожно приподнимите материнскую плату из внутреннего корпуса, следя за тем, чтобы ни один кабель не зацепился.

Обратите внимание на верхнюю кнопку питания и боковой регулятор, которые могут выпасть из переднего корпуса при снятии платы.

Осторожно приподнимите фронтальную камеру из её углубления во внутреннем корпусе и извлеките её из Evo.

На следующих шагах вы будете использовать тепловой пистолет, чтобы смягчить клей, удерживающий наружную черную рамку под стеклом передней панели к внутреннему корпусу.

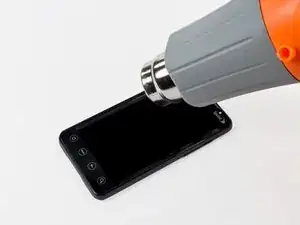

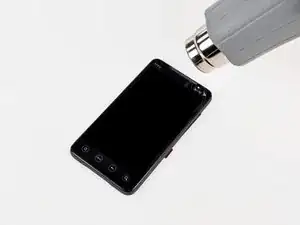

Установите тепловой пистолет на низкую температуру и начните нагревать наружную черную рамку возле верхнего левого угла стеклянной панели.

Старайтесь не перегревать наружную пластиковую кромку Evo.

Из‑за воздействия тепла на внутренней стороне стекла и/или снаружи ЖК‑экрана может появиться слой конденсата. Его можно удалить стеклоочистителем после отделения стекла от дисплея.

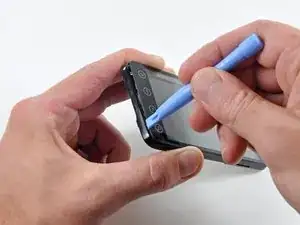

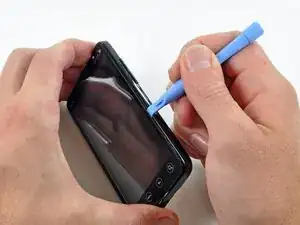

Аккуратно вставьте инструмент для открытия iPod между передней стеклянной панелью и её пластиковой окантовкой вблизи верхнего левого угла Evo.

Осторожно приподнимите стекло, следя за тем, чтобы не сгибать его чрезмерно.

Ключ к успеху — работать медленно и аккуратно, чтобы не повредить внутренние компоненты.

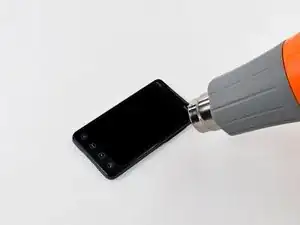

Используйте тепловой пистолет, чтобы смягчить клей вдоль левой стороны передней стеклянной панели.

Вставьте инструмент для открытия iPod между передней панелью и её пластиковой окантовкой и подденьте в нескольких точках вдоль левого края Evo.

Продолжайте нагрев и поддевание, сосредоточившись теперь на отсоединении нижней части передней панели от пластиковой окантовки.

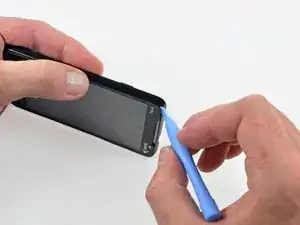

Подденьте вдоль нижнего края Evo, чтобы дальше отделить переднюю панель от остальной части устройства.

Используйте тепловой пистолет, чтобы смягчить клей вдоль правой стороны передней стеклянной панели.

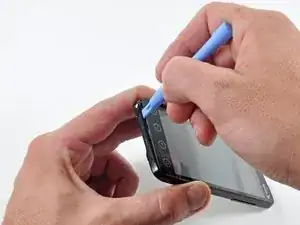

Подденьте переднюю панель вдоль правого края, используя метод, описанный в предыдущих шагах.

В итоге обойдите по периметру переднюю панель, пока она не приподнимется немного от внутреннего корпуса.

Не пытайтесь пока полностью снять переднюю панель. Её ленточный кабель всё ещё подключён к внутреннему корпусу.

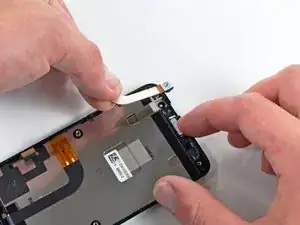

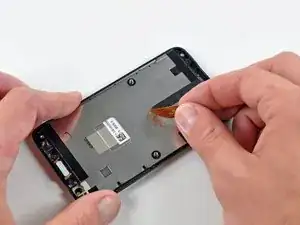

Отклейте ленточный кабель передней панели от клея, прикрепляющего его к металлической нижней части внутреннего корпуса.

Поднимите переднюю панель из внутреннего корпуса, учитывая кабель, всё ещё проведённый через нижнюю часть Evo.

Осторожно проведите ленточный кабель передней панели через прорезь во внутреннем корпусе.

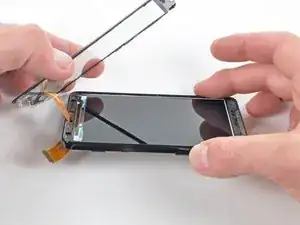

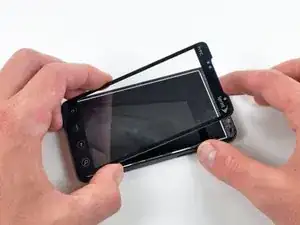

Снимите переднюю панель.

Обратите внимание на четыре (4) прозрачных пластиковых защёлки, приклеенных за кнопками меню. Посмотрите внимательно. Каждая из них имеет разную форму и ориентацию.

Если у заменяемой передней панели эти защёлки не установлены, аккуратно снимите их со старой панели и перенесите на замену.
