Замена внутреннего корпуса HTC Evo 4G

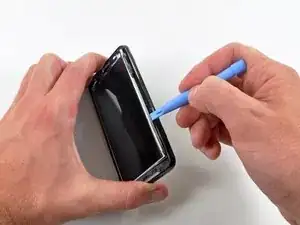

Осторожно вставьте инструмент для вскрытия iPod между задней панелью и внутренней задней рамкой рядом с разъёмом для наушников.

Используйте инструмент для вскрытия iPod, чтобы отжать задний корпус по периметру Evo.

Снимите заднюю панель с внутренней задней рамки.

С помощью кончика пальца поднимите батарею с конца, ближайшего к камере.

Извлеките батарею из внутренней задней рамки.

Используйте плоский конец лопатки, чтобы приподнять красный фиксатор MicroSD, прикреплённый к внутренней рамке.

Фиксатор сдвинется примерно на 1 мм и остановится. Не пытайтесь полностью удалить держатель карты MicroSD.

Используйте пинцет, чтобы аккуратно вынуть карту MicroSD из её слота во внутренней задней рамке.

Отверткой T5 Torx отвинтите шесть винтов, удерживающих внутреннюю заднюю рамку на внутреннем корпусе.

Осторожно вставьте инструмент для вскрытия iPod между внутренней задней рамкой и пластиковым ободом рядом с разъёмом Micro HDMI.

Аккуратно отожмите верхний край внутренней задней рамки от переднего обода Evo.

Вставьте инструмент для вскрытия iPod между внутренней задней рамкой и пластиковым ободом и приподнимайте в нескольких местах вдоль левой кромки Evo.

Продолжайте процедуру поддёма, теперь сосредоточившись на отсоединении пластикового обода от нижней части Evo.

Подденьте внутреннюю заднюю рамку вдоль правой кромки, используя метод, описанный в предыдущих шагах.

Проконтролируйте весь периметр внутренней задней рамки, пока она не приподнимется немного от внутреннего корпуса.

Снимите внутреннюю заднюю рамку с остальной части Evo.

Удалите один винт Phillips, фиксирующий материнскую плату к внутреннему корпусу рядом с разъёмом для наушников.

Используйте плоский конец лопатки, чтобы отжать материнскую плату с направляющих, фиксирующих её к металлической подложке дисплея.

Не пытайтесь полностью снять материнскую плату пока. Она всё ещё подключена тремя ленточными кабелями.

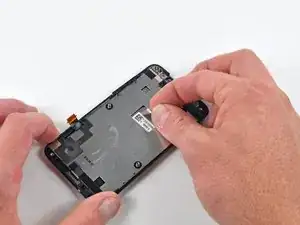

Осторожно отодвиньте стикер с информацией об устройстве от левого края материнской платы и экранирующей пластины, чтобы открыть три разъёма, закрытые лентой.

Нет необходимости полностью отрывать стикер с информацией об устройстве от экрана.

Подогните стикер с информацией об устройстве вверх к верхней части материнской платы, чтобы он не мешал при работе.

Снимите кусочки ленты, закрывающие следующие ленточные кабели:

Фронтальная камера

Ленточный кабель передней панели

Ленточный кабель дисплея

Кончиком инструмента для вскрытия iPod отогните защёлку удерживающую ленточный кабель фронтальной камеры.

Будьте очень осторожны и деликатны с этими защёлками. Их легко сломать или сместить, и сложно вернуть на место.

Используйте пинцет, чтобы тянуть ленточный кабель фронтальной камеры прямо из гнезда.

Кончиком инструмента для вскрытия iPod отогните защёлку удерживающую ленточный кабель передней панели.

Используйте пинцет, чтобы тянуть ленточный кабель передней панели прямо из его гнезда.

Кончиком инструмента для вскрытия iPod отогните защёлку удерживающую ленточный кабель дисплея.

Удерживая ленточный кабель дисплея пинцетом, вытащите его прямо из гнезда.

Осторожно поднимите материнскую плату из внутреннего корпуса, следя за тем, чтобы кабели не застряли.

Учтите, что верхняя кнопка питания и боковой качельный переключатель могут выпасть из переднего корпуса при снятии платы.

Осторожно поднимите фронтальную камеру из её углубления во внутреннем корпусе и извлеките её из Evo.

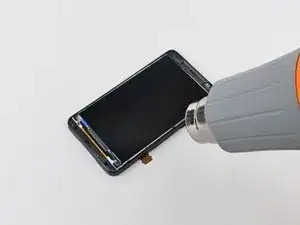

На следующих шагах вы будете использовать тепловой пистолет, чтобы размягчить клей, крепящий внешнюю чёрную окантовку под стеклом передней панели к внутреннему корпусу.

Установите тепловой пистолет на низкую мощность и начните с прогрева внешней чёрной окантовки возле верхнего левого угла стеклянной панели.

Старайтесь не перегревать внешнюю пластиковую кромку устройства Evo.

Из‑за нагрева обычно образуется слой конденсата на внутренней стороне стеклянной панели и/или на внешней стороне ЖК‑экрана. Его можно удалить стеклоочистителем после отделения стекла от дисплея.

Осторожно вставьте инструмент для открытия iPod между передней стеклянной панелью и её пластиковой окантовкой возле верхнего левого угла Evo.

Аккуратно приподнимите стекло, не сгибая его чрезмерно.

Работайте медленно и аккуратно, чтобы не повредить внутренние компоненты.

Используйте тепловой пистолет, чтобы размягчить клей вдоль левой стороны передней стеклянной панели.

Вставьте инструмент для открытия iPod между передней панелью и её пластиковой окантовкой и подденьте в нескольких точках вдоль левого края Evo.

Продолжайте процесс нагрева и поддёма, сосредоточившись теперь на отсоединении нижней части передней панели от пластиковой окантовки.

Подденьте вдоль нижнего края Evo, чтобы дальше отделить переднюю панель от остальной части устройства.

Используйте тепловой пистолет, чтобы размягчить клей вдоль правой стороны передней стеклянной панели.

Подденьте переднюю панель по правому краю, используя метод, описанный в предыдущих шагах.

Постепенно пройдите по всему периметру передней панели, пока она слегка не приподнимется от внутреннего корпуса.

Не пытайтесь полностью снять переднюю панель пока — её плоский кабель всё ещё прикреплён к внутреннему корпусу.

Отклейте плоский кабель передней панели от клея, крепящего его к металлической нижней части внутреннего корпуса.

Поднимите переднюю панель из внутреннего корпуса, учитывая кабель, всё ещё проходящий через нижнюю часть Evo.

Осторожно выведите плоский кабель передней панели через вырез в внутреннем корпусе.

Снимите переднюю панель.

Обратите внимание на четыре (4) прозрачных пластиковых защёлки, приклеенных за кнопками меню. Внимательно посмотрите — каждая имеет свою форму и ориентацию.

Если у заменяемой передней панели эти защёлки не установлены, аккуратно снимите и перенесите их со старой панели на замену.

Отклейте кусок ленты, соединяющий нижнюю часть металлического лотка ЖК‑экрана с низом внутреннего корпуса.

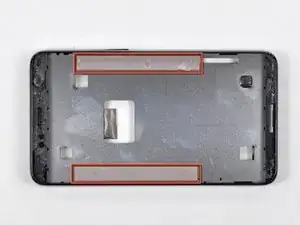

На следующих шагах вы будете использовать тепловой пистолет, чтобы размягчить клей, крепящий нижнюю сторону ЖК‑панели к внутреннему корпусу. Область нанесения клея показана красным на второй картинке (с снятым ЖК).

Прогрейте тепловым пистолетом клей под ЖК‑панелью вдоль её левого края.

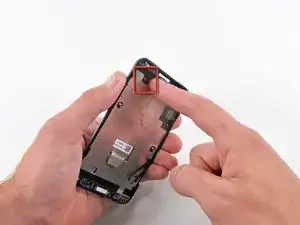

Чтобы получить достаточно места для вставки инструмента для открытия iPod, необходимо одновременно выталкивать ЖК‑панель наружу и поддевать её по краям. Рекомендуется выталкивать через отверстие, расположенное близ нижнего левого угла Evo.

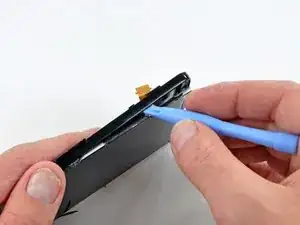

Вставьте инструмент для открытия iPod с краем, направленным вверх к нижней стороне дисплея, между подсветкой и металлическим экраном под ней.

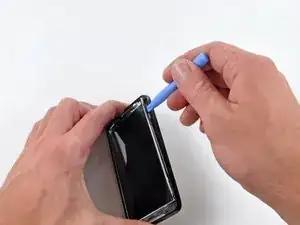

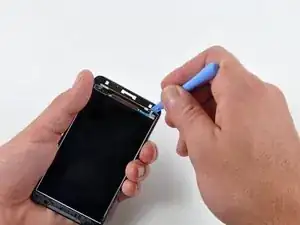

Осторожно вставьте инструмент для открытия iPod между ЖК‑панелью и её пластиковой окантовкой возле верхнего левого угла Evo.

Используйте инструмент как рычаг, чтобы отжать ЖК‑панель от её пластиковой окантовки.

Используйте тепловой пистолет, чтобы размягчить клей под ЖК‑панелью вдоль её правого края.

Чтобы получить достаточно места для вставки инструмента для открытия iPod вдоль нижней части ЖК‑панели, необходимо одновременно выталкивать панель наружу и поддевать её по краям. Рекомендуется выталкивать через отверстие вблизи нижнего правого угла Evo.

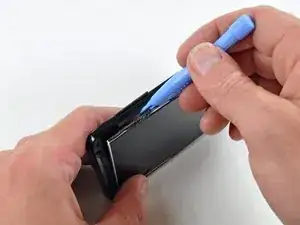

Вставьте инструмент для открытия iPod между ЖК‑панелью и её пластиковой окантовкой и подденьте в нескольких точках вдоль правого края Evo.

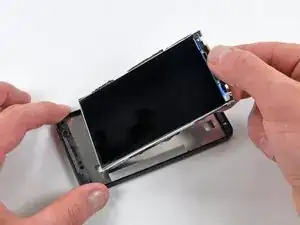

Поднимите узел ЖК‑панели из внутреннего корпуса.

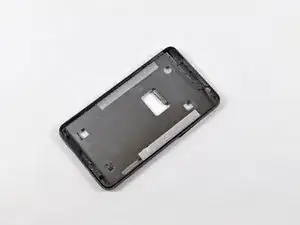

Остался внутренний корпус.
