Замена экрана HTC Evo 3D

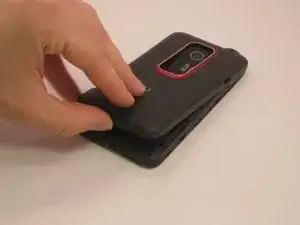

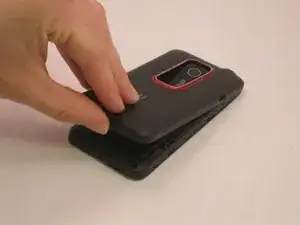

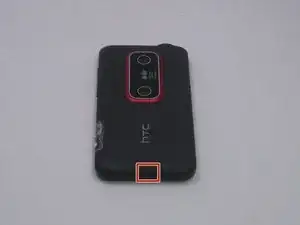

Снимите внешнюю крышку телефона вручную, поддев и поднимая в защёлке.

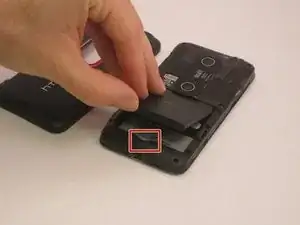

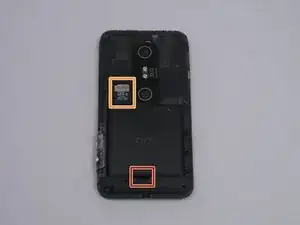

Снимите аккумулятор вручную, поднимая в обозначенной области.

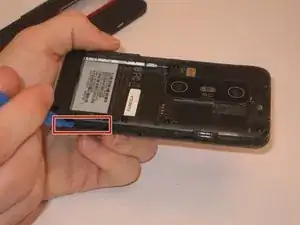

Извлеките карту SD, аккуратно потянув вниз за нижнюю часть карты.

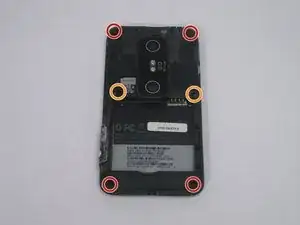

Выверните четыре винта T5 соответствующей отвёрткой.

Выверните два винта J000 соответствующей отвёрткой.

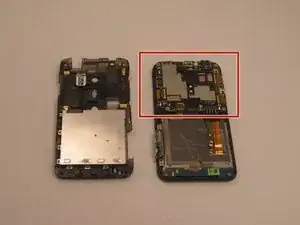

После снятия аккумулятора, карты SD и винтов можно снять внутреннюю панель корпуса телефона.

Используя пластиковый инструмент для открывания, подденьте внутреннюю панель в отмеченной области. Продолжайте поддевать по всему периметру телефона.

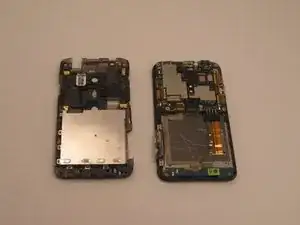

Это снимет внутреннюю панель и позволит получить доступ к внутренним частям телефона.

Следите, чтобы не порвать и не повредить шлейфы внутри этой панели.

На фотографии показана материнская плата.

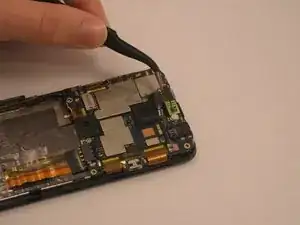

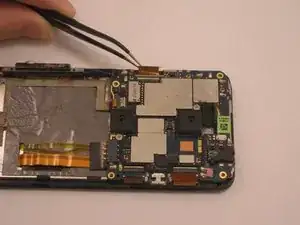

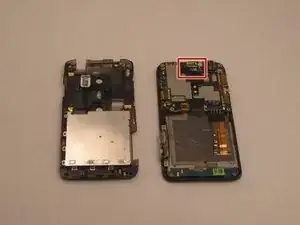

С помощью точных пинцетов снимите механизм вспышки, поддев боковые части детали.

Далее снимем вибромотор, показанный здесь.

Используя точные пинцеты или пальцами, аккуратно потяните за провода, соединяющие вибромотор с материнской платой.

Деталь должна легко отделиться.

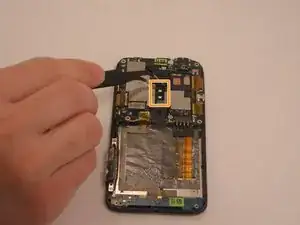

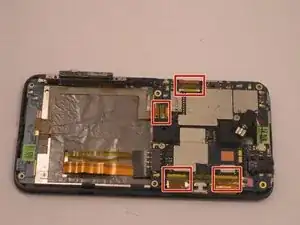

Следующий шаг — отключить все шлейфы, подключённые к материнской плате.

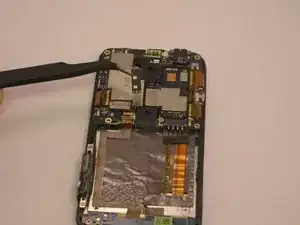

Начните с пинцетом сняв пластиковую крышку, закрывающую шлейфы.

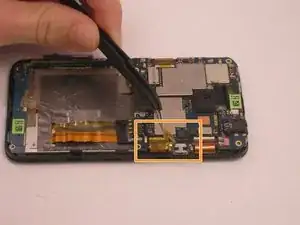

Каждый шлейф нужно снять, разблокировав белую фиксацию и потянув за шлейф.

Разблокируйте, подняв белую фиксацию непосредственно вверх.

Шлейфы легко рвутся и требуют бережного обращения.

На данном этапе материнская плата почти полностью отсоединена.

Поднимите материнскую плату и, используя точные пинцеты, оторвите изоляционную накладку в левом нижнем углу.

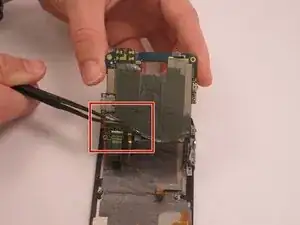

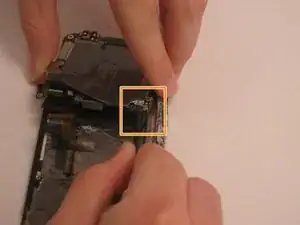

Отключите два шлейфа на обратной стороне материнской платы с помощью точных пинцетов.

Отключите антенну Cellular/WIFI, потянув чёрный провод строго вверх.

Материнская плата теперь будет свободна от остальной части телефона.

После снятия материнской платы прогрейте рамку экрана в течение 30 секунд тепловой пушкой или феном. Это облегчает снятие.

Осторожно, не перегревайте устройство.

Используйте пластиковый инструмент для открывания, чтобы поддеть одну сторону экрана.

Пластиковым инструментом пройдите по кромкам и ослабьте экран по периметру.

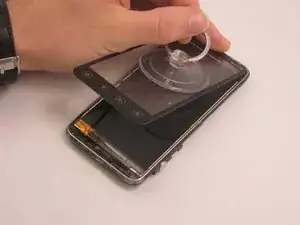

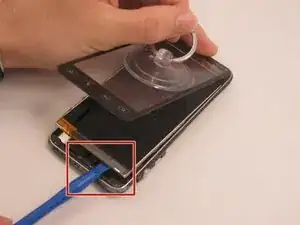

Используйте присоску, чтобы снять экран с устройства.

Будьте осторожны, чтобы не оторвать гибкий кабель.

После подъёма экрана начните поддевать сенсорный модуль пластиковым инструментом для открывания.

Продолжайте по всему периметру телефона.

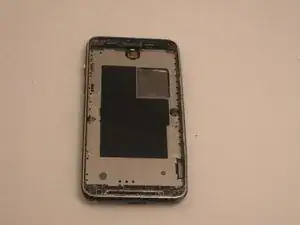

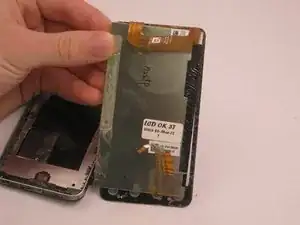

Когда весь клей отделён, аккуратно извлеките экран из устройства.

Из-за снятой материнской платы экраны должны легко сниматься с телефона.

Осторожно, не отрежьте гибкие кабели или ленты.

При необходимости используйте нагрев для облегчения удаления ленты и кабелей.
