Замена двухцветной светодиодной вспышки HTC Evo 4G

Осторожно вставьте инструмент для вскрытия iPod между задней крышкой и внутренней задней рамой рядом с разъёмом для наушников.

С помощью инструмента для вскрытия iPod подденьте заднюю панель по периметру Evo.

Снимите заднюю панель с внутренней задней рамы.

Слегка подденьте аккумулятор кончиком пальца со стороны, ближайшей к камере.

Достаньте аккумулятор из внутренней задней рамы.

Используйте плоский конец лопатки, чтобы приподнять красный фиксатор MicroSD, прикреплённый к внутренней раме.

Фиксатор сдвинется примерно на 1 мм и остановится. Не пытайтесь полностью удалить фиксатор карты MicroSD.

Используйте пинцет, чтобы аккуратно извлечь карту MicroSD из её слота во внутренней задней раме.

Удалите шесть винтов Torx T5, фиксирующих внутреннюю заднюю раму к внутреннему корпусу.

Осторожно вставьте инструмент для вскрытия iPod между внутренней задней рамой и её пластиковой окантовкой рядом с портом Micro HDMI.

Аккуратно подденьте верхний край внутренней задней рамы, отрывая его от передней окантовки Evo.

Вставьте инструмент для вскрытия iPod между внутренней задней рамой и её пластиковой окантовкой и подденьте в нескольких точках вдоль левой кромки Evo.

Продолжайте процедуру поддевания, сосредоточившись на отстыковке пластиковой окантовки от нижней части Evo.

Подденьте внутреннюю заднюю раму вдоль правой кромки, используя метод, описанный в предыдущих шагах.

Продвигайтесь по всему периметру внутренней задней рамы, пока она не приподнимется немного от внутреннего корпуса.

Снимите внутреннюю заднюю раму с остальной части устройства Evo.

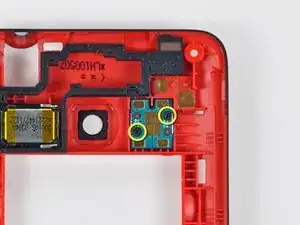

Снимите два винта с крестообразной шлицей, фиксирующие блок двухцветной светодиодной вспышки к внутренней задней раме.

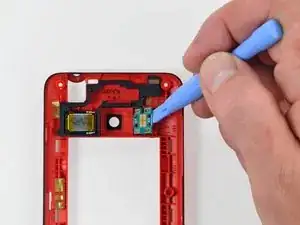

Используйте инструмент для вскрытия iPod, чтобы поддеть блок двухцветной светодиодной вспышки с направляющих, фиксирующих его в внутренней задней раме.

Удалите блок двухцветной светодиодной вспышки из внутренней задней рамы.
