Замена клавиатурной панели Samsung SCH-3500

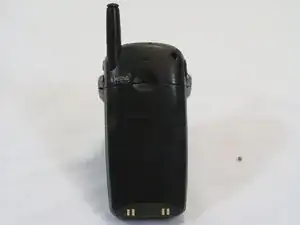

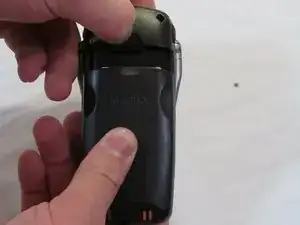

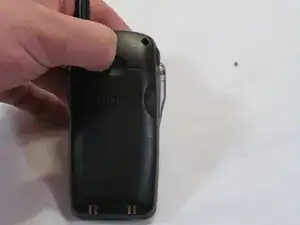

Разместите телефон так, чтобы задняя часть была обращена к Вам. Нажмите защёлку на задней панели телефона пальцем или большим пальцем.

Сдвиньте аккумулятор в сторону нижней части телефона примерно на 6 мм, чтобы освободить защёлки, удерживающие его в корпусе.

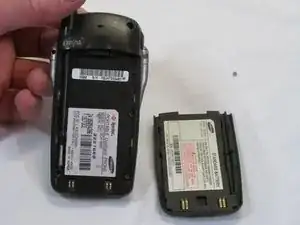

Поднимите аккумулятор и извлеките его из корпуса телефона.

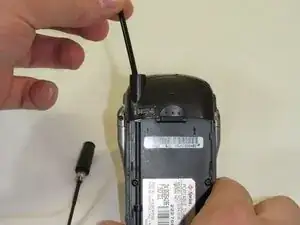

Крепко возьмите антенну и поворачивайте против часовой стрелки, чтобы открутить её от телефона.

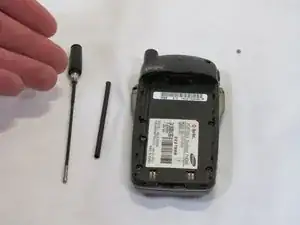

Когда антенна откручена, потяните её прямо вверх и извлеките.

Освободите направляющую трубку из удерживающего кольца и выведите её вверх.

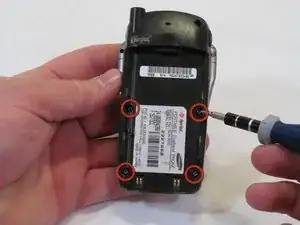

Удалите четыре винта с помощью отвертки Torx T6.

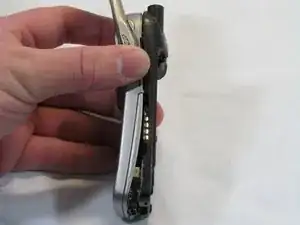

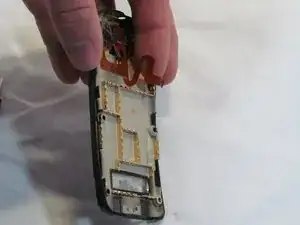

Работайте от нижней части телефона, разъединяя две половины корпуса.

Примечание: Обратите внимание, чтобы плата логики осталась с передней половиной корпуса. Часть платы логики контактирует со стикером под аккумулятором на задней половине корпуса.

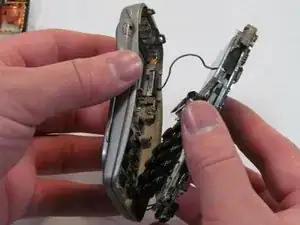

Отогните заднюю половину корпуса от верхней части передней половины под углом, выводя защёлки из их фиксирующих защипов.

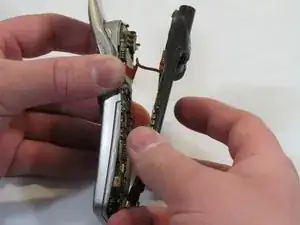

Внимание: Не разделяйте половины полностью. К плате логики подключён антенный шлейф от задней крышки.

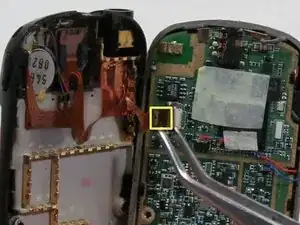

Отключите антенный шлейф от платы логики в разъёме с нулевым усилием вставки (ZIF). Коричневая часть разъёма поднимается вверх для освобождения конца кабеля.

Задняя крышка теперь снята. Поздравляем.

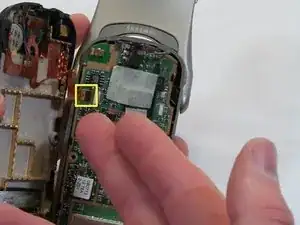

Снимите разъём динамика для разговорного режима, расположенный в верхней части платы логики.

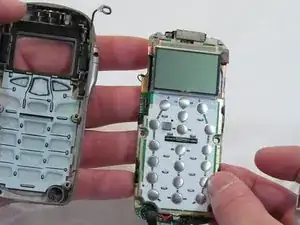

Переверните переднюю панель и аккуратно отогните плату логики от передней панели. Она останется прикреплена двумя проводами, идущими от передней части платы.

Выведите микрофон из его гнезда на передней панели; он останется прикреплённым к плате логики, его провода припаяны.

Плата логики теперь извлечена из телефона. Поздравляем.

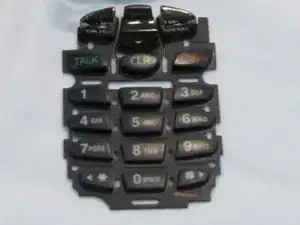

Переверните переднюю панель и встряхните клавиши — они выйдут из неё. Клавиши должны выйти единым блоком.

Примечание: Клавиатурная панель может случайно выйти при снятии задней крышки или платы логики. Для установки клавиатурной прокладки лучше снять плату логики.

Клавиатурная панель теперь извлечена из телефона. Поздравляем.
