Замена материнской платы Kyocera Zio M6000
Материнскую плату может потребоваться заменить по множеству причин. Возможно, телефон подвергся серьёзному воздействию воды и с тех пор работает иначе. Или сенсорный экран всё ещё не работает даже после его замены. Какова бы ни была причина, это руководство поможет получить доступ к материнской плате и заменить её.
Шаг 1

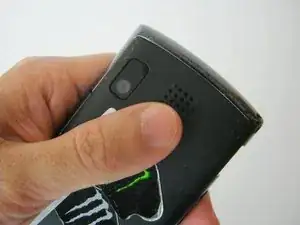

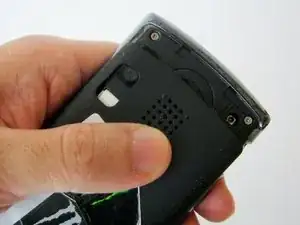

Нажмите на заднюю часть телефона, приложив умеренное давление.
Сдвиньте заднюю панель вниз, чтобы отсоединить её.
Шаг 2

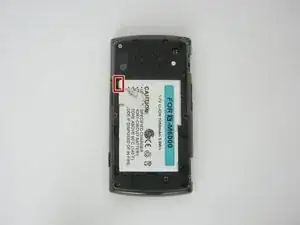

Снимите заднюю панель, чтобы получить доступ к аккумулятору.

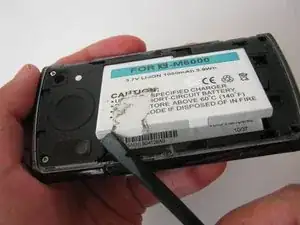

Используйте пластиковую лопатку, чтобы поднять аккумулятор за паз в его верхнем левом углу.
Шаг 3

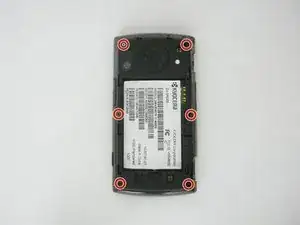

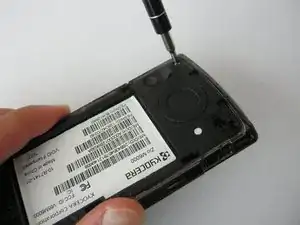

Отверткой Phillips 00 отвёрните шесть винтов длиной 3,18 мм.
Шаг 4

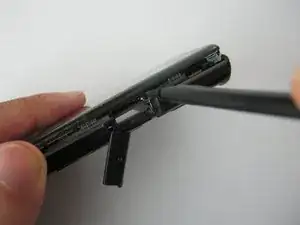

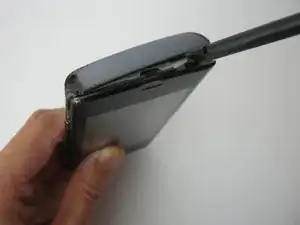

Вставьте плоский конец лопатки между передней и задней панелями и разъедините их, проводя лопаткой по стороне для дальнейшего отделения.
Обходите по периметру, поддевая по ходу, пока задняя панель полностью не отделится от остальной части телефона.
Шаг 5

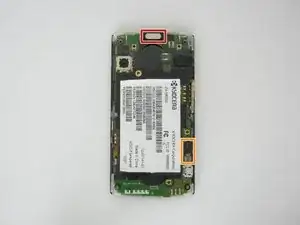

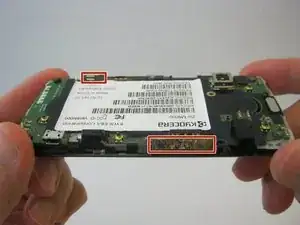

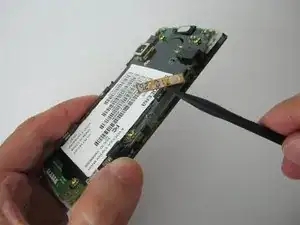

Отстегните два гибких кабеля — небольшой слева в нижней части материнской платы и более длинный справа, выше по плате.
Шаг 6

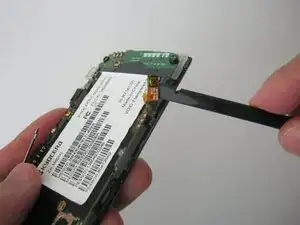

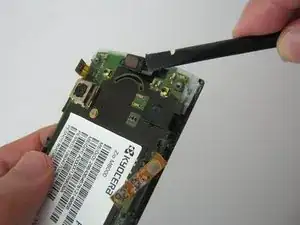

С помощью лопатки подденьте и извлеките слуховой динамик.

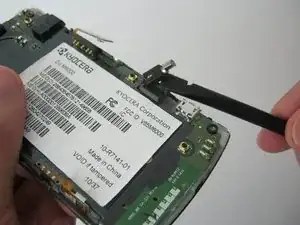

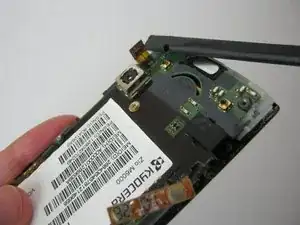

С помощью лопатки подденьте и извлеките вибромотор.
Шаг 7

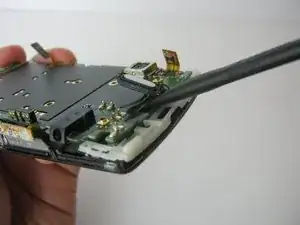

Поместите плоский конец лопатки под разъём цифрозадачика и подденьте его, чтобы отсоединить.
Шаг 8

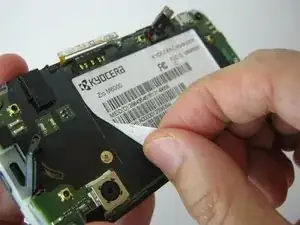

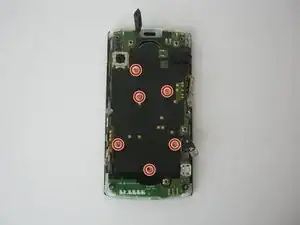

Снимите наклейку, чтобы открыть винты под ней.

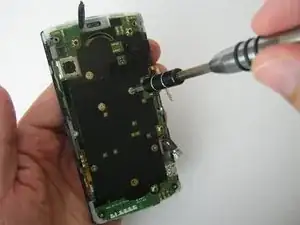

Отверткой Phillips 00 отвёрните шесть винтов длиной 1,59 мм.
Шаг 9

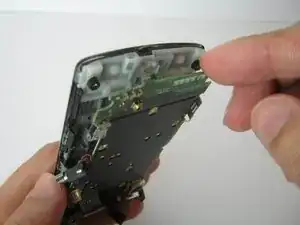

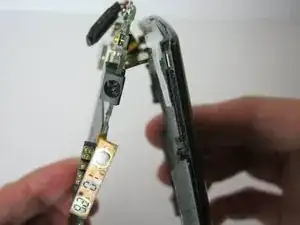

Поднимите нижнюю часть материнской платы от передней панели.
Не тяните компоненты с усилием — на нижней стороне материнской платы есть ещё один разъём, который соединяет её с панелью.
Вставьте плоский конец лопатки между панелью и материнской платой, чтобы освободить разъём.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
