Замена микрофона Blu Studio HD 6.0

Начните с того, что убедитесь — ваш Blu Studio выключен.

Чтобы начать снятие задней панели, сначала найдите язычок для подъёма в нижнем правом углу.

Далее аккуратно проведите большим пальцем (или пластиковым инструментом, если предпочитаете) по шву вдоль корпуса Blu Studio, пока задняя панель полностью не снимется.

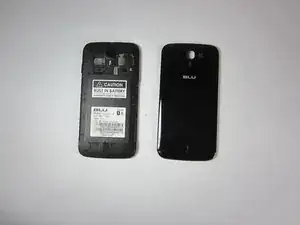

Разместите заднюю панель рядом в безопасном месте до завершения работы.

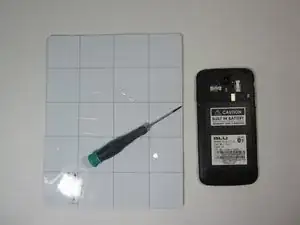

После снятия задней панели потребуется крестовая отвёртка Phillips размера PH00.

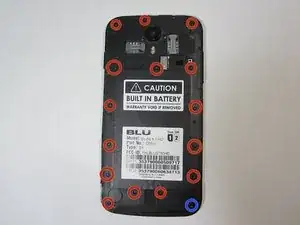

Далее удалите все 16 винтов (длина 2,5 мм); все винты одинакового размера, поэтому путаницы не будет.

Один из винтов внизу справа скрыт под наклейкой.

После удаления всех 16 винтов можно приступать к снятию панели корпуса, закрывающей аккумулятор.

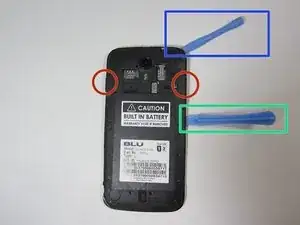

Используйте более тонкий пластиковый инструмент, чтобы медленно обвести шов корпуса, начиная от верхней части (рядом с камерой).

Будьте осторожны возле боковых кнопок — пластик там наиболее хрупкий.

Когда верхняя половина корпуса откроется, вставьте более толстый инструмент для поддёма, чтобы удерживать корпус в открытом состоянии. Это поможет, так как аккумулятор и корпус аккумулятора имеют присасывающий эффект, препятствующий их разделению.

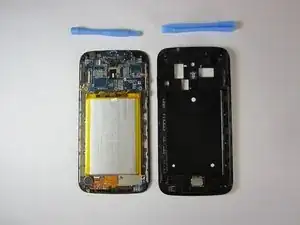

На этом этапе аккумулятор, материнская плата, задняя и фронтальная камеры должны быть доступны для ремонта. Удачного ремонта.

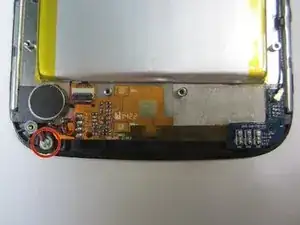

Микрофон расположен в заднем нижнем левом углу.

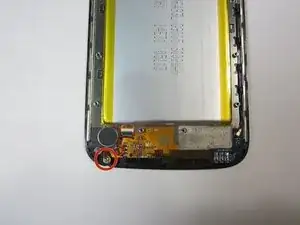

Осторожно подденьте микрофон.

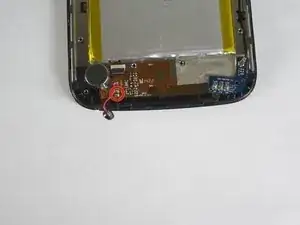

Отпаять два нижних провода (один красный и один чёрный).

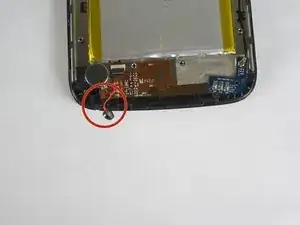

Припаяйте новый микрофон на то же место. Чёрный провод подключается в нижнюю точку, красный провод — в верхнюю.
