BLU Studio Mini 2023 — Полная разборка

Телефоны

BLU Studio Mini 2023 (модель ST1020T) — очень бюджетное устройство, распространяемое компанией Assurance Wireless в рамках программы Lifeline Assistance.

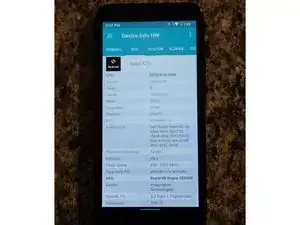

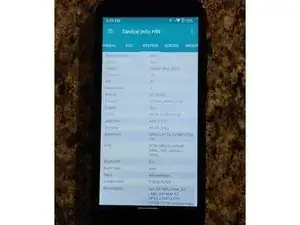

Устройство обладает следующими основными характеристиками:

Процессор Mediatek Helio A22
Графический процессор PowerVR GE6300
Оперативная память LPDDR3 объёмом 2 ГБ
Встроенная память eMMC объёмом 32 ГБ
Экран TN с разрешением 960x480 и частотой обновления 60 Гц
Поддержка Wi-Fi 4 (802.11n 5 ГГц) и Bluetooth 5.0

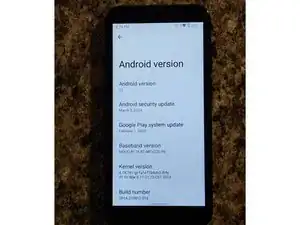

Характеристики не впечатляют, однако устройство работает под управлением Android 12 Go Edition с актуальными патчами безопасности (на момент написания статьи установлен патч безопасности Android за март) и практически без предустановленного ненужного ПО, включая только базовые приложения Android и достаточно полный набор приложений Google (Play Маркет, Фото, Файлы, Сообщения, Новости и т. д.).

Шаг 1

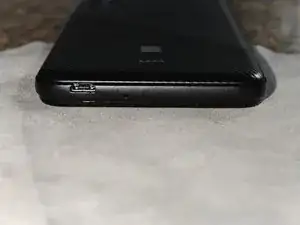

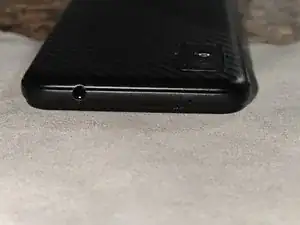

Внешние порты

Микро-USB 2.0

Комбинированный разъём 3,5 мм для наушников

Шаг 2

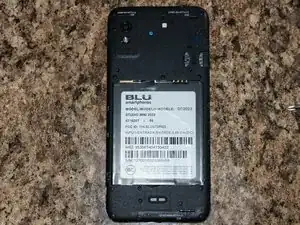

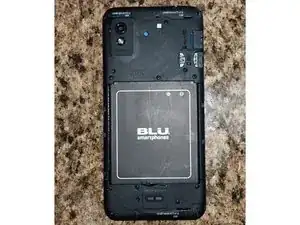

Переверните устройство и снимите заднюю крышку

Извлеките аккумулятор

Шаг 3

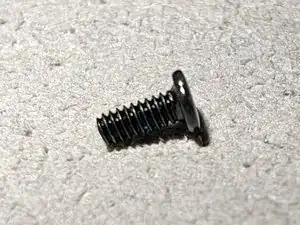

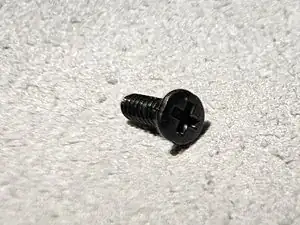

Все винты, используемые в BLU Studio Mini 2023, имеют шлиц PH0

Длина и резьба винтов одинаковые для всех внешних винтов (чёрного цвета)

Длина и резьба винта, крепящего материнскую плату (серебристого цвета), отличаются. Этот винт будет указан отдельно в дальнейшем руководстве и здесь не показан

Шаг 4

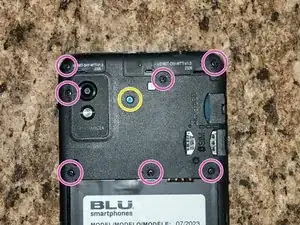

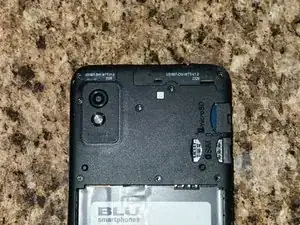

Выкрутите 8 винтов, фиксирующих верхние пластиковые детали

7 винтов отмечены розовым цветом

Один винт скрыт под синей наклейкой, отмечен жёлтым цветом. Он такого же типа, как и те, что отмечены розовым

Аккуратно отсоедините верхний пластик; он не приклеен и должен легко сняться при минимальном усилии

Шаг 5

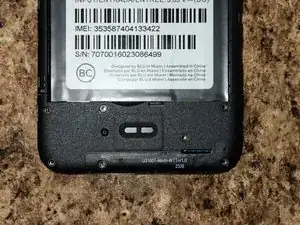

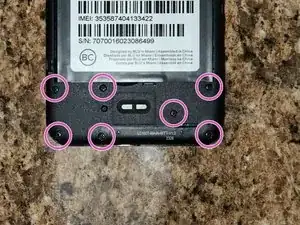

Удалите винты, фиксирующие нижние пластиковые детали

Всего 7 винтов, отмечены розовым цветом

Аккуратно отсоедините нижний пластик; он не приклеен и должен легко сняться при минимальном усилии

Шаг 6

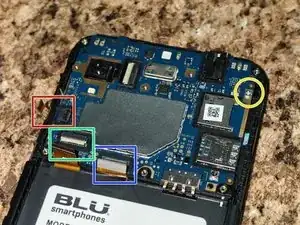

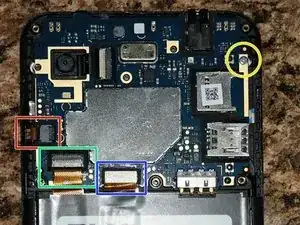

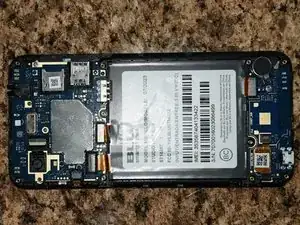

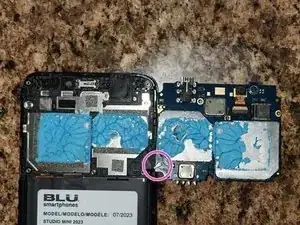

В телефоне две платы

Верхняя плата содержит компоненты телефона, камеры, комбинированный разъём 3,5 мм для наушников, слот для карты SIM, слот для карты MicroSD и разъём аккумулятора. Кроме того, она соединяется с гибким кабелем кнопок, гибким кабелем дисплея и соединительным гибким кабелем плат.

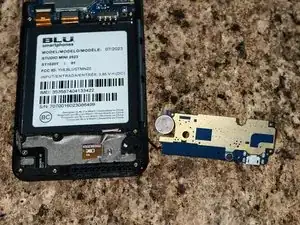

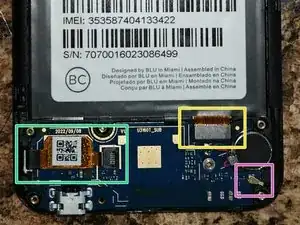

Нижняя плата содержит разъём MicroUSB 2.0 и вибромотор. Она также соединяется с соединительным гибким кабелем плат, гибким кабелем сенсорного экрана и внутренним динамиком.
