Замена антенны BLU Studio G

Чтобы снять заднюю крышку, переверните устройство, найдите защитную вогнутую выемку в нижнем левом углу при положении экрана вниз.

Используя палец или лопатку, подденьте вверх, чтобы правильно отстегнуть заднюю крышку от остальной части устройства.

Найдите выемку внизу аккумулятора для безопасного извлечения.

Аккуратно поднимите аккумулятор из выемки, следя за тем, чтобы не проколоть резиновую оболочку аккумулятора.

Отвинтите 13 винтов Phillips #0 с задней части телефона.

Чтобы снять заднюю панель, вставьте металлическую лопатку в 3 выемки на левой и правой сторонних кромках устройства.

Прикладывая медленное, но сильное усилие, вставьте и отщёлкните панель от остальной части устройства. Это крепкие, но маленькие защёлки, которые удерживают заднюю панель.

Снимите все 8 винтов длиной 3,175 мм, которые фиксируют материнскую плату на месте.

Отвинчивайте против часовой стрелки, используя биту Phillips #0 с подходящей отвёрткой и средним/сильным давлением, следя за тем, чтобы не сорвать шлиц винтов.

Отложите в сторону

Найдите два зажима-разъёма на материнской плате.

Аккуратно поместите наконечник точных пинцета или металлической лопатки под короткий светло-коричневый пластиковый зажим. Это освободит разъёмы.

Осторожно вытащите разъёмы из гнёзд зажимов, медленно тянув их от устройства с помощью точных пинцетов.

Найдите динамик в нижней части устройства и медленно подденьте его вверх и вправо, так как он подключён к материнской плате проводами.

Найдите панель кнопок регулировки громкости на левой стороне устройства и медленно подденьте её от одного конца к другому, выталкивая наружу из корпуса.

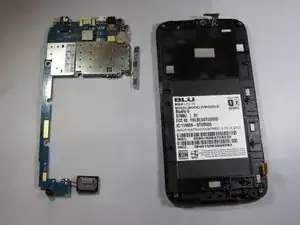

Аккуратно снимите панель с материнской платы.

Антенны припаяны непосредственно к материнской плате, которая будет заменена.
