Замена гнезда наушников BLU Studio G

Чтобы снять заднюю крышку, переверните устройство, найдите зафиксированную выемку внизу слева, когда экран смотрит вниз.

Используя палец или лопатку, подденьте вверх, чтобы правильно отсоединить заднюю крышку от остальной части устройства.

Найдите выемку внизу батареи для безопасного извлечения.

Осторожно поднимите батарею из выемки, следя за тем, чтобы не проколоть резиновое покрытие батареи.

Отвинтите 13 винтов Phillips #0 с задней части телефона.

Чтобы снять заднюю панель, вставьте металлическую лопатку в 3 выемки на левых и правых боковых кромках устройства.

При медленном, но сильном нажатии вставьте и отожмите панель от остальной части устройства. Это прочные, но маленькие защёлки, которые удерживают заднюю панель.

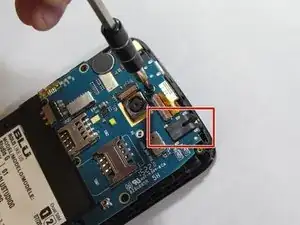

Удалите все 8 винтов длиной 3.175 мм, которые фиксируют материнскую плату.

Выворачивайте против часовой стрелки с помощью биты Phillips #0 и соответствующей отвертки, прилагая среднее/сильное давление, чтобы не сорвать шлиц винтов.

Отложите в сторону

Найдите два зажима-разъёма на материнской плате.

Осторожно подведите наконечник точных пинцета или металлической лопатки под короткий светло-коричневый пластиковый зажим. Это освободит разъёмы.

Аккуратно выньте разъёмы из гнёзд зажима, медленно тянув их от устройства с помощью точных пинцетов.

Найдите динамик в нижней части устройства и медленно приподнимайте к верху и вправо, так как он подключён проводом к материнской плате.

Найдите полосу кнопок регулировки громкости на левой стороне устройства и медленно подденьте её наружу от одного конца к другому.

Осторожно отведите материнскую плату.

Гнездо наушников находится в верхней правой части при расположении экрана вниз и припаяно к материнской плате.

Для помощи в идентификации и повторной пайке перейдите по ссылке на видеоруководство.
