Замена материнской платы Sony Ericsson TM506

Надежно держите телефон между пальцами, прижимая большой палец к крышке аккумулятора.

Нажмите вниз большим пальцем, пока крышка аккумулятора не снимется.

Открутите два нижних винта 5,4 мм с помощью отвертки Torx T6.

Удалите два резинок для верхних винтов с помощью пластикового инструмента для вскрытия.

Открутите эти два винта 5,4 мм с помощью отвертки Torx T6.

В корпусе находятся восемь защелок. Аккуратно защелкните их, чтобы снять внешний корпус.

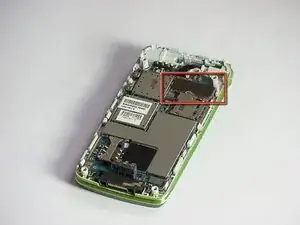

Звуковой блок прикреплён к корпусу двумя защелками.

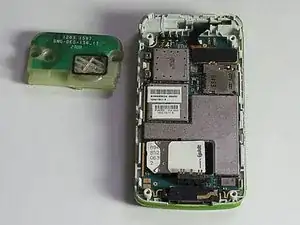

Поднимите звуковой блок, чтобы снять его с корпуса.

Найдите 80-выводной разъем.

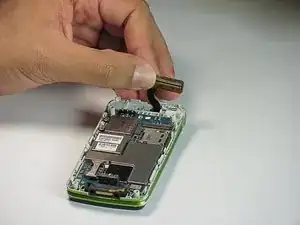

Осторожно поднимите разъем, чтобы отделить его от платы.

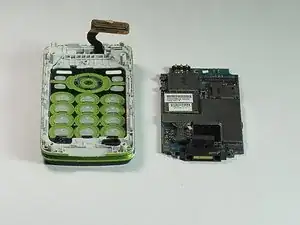

Существует две защелки, которые крепят материнскую плату к корпусу.

Перевод руководства с ifixit.com
