Разборка Sony Ericsson T68i
Это руководство поможет Вам разобрать Sony Ericsson T68i.
Шаг 1

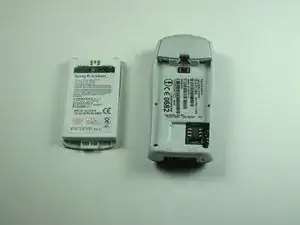

Снимите аккумулятор с задней панели.
Шаг 2

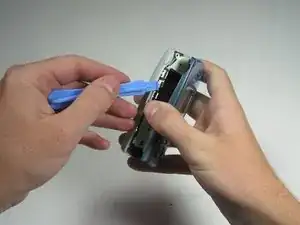

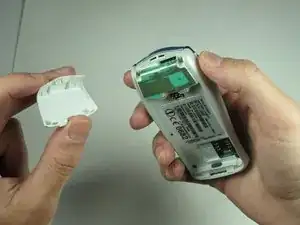

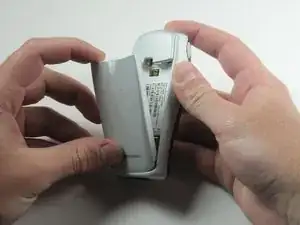

Снимите пластиковую крышку с задней части. Сначала подденьте её в верхней части тонкой пластиковой лопаткой, затем освободите от двух нижних защёлок.
При снятии верхней части не отгибайте её слишком сильно вниз, иначе Вы рискуете сломать две нижние защёлки.
Шаг 3

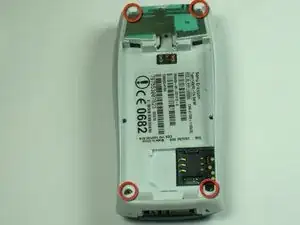

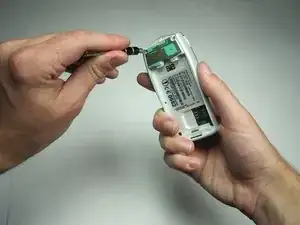

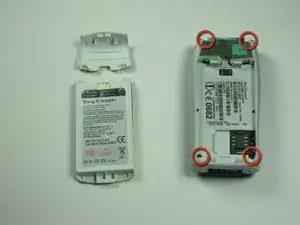

Отверните все четыре винта Torx T6.
Храните в безопасном месте.
Шаг 4

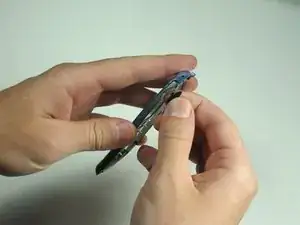

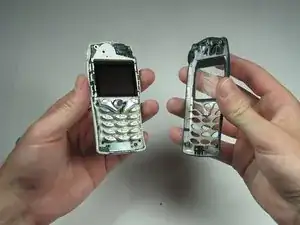

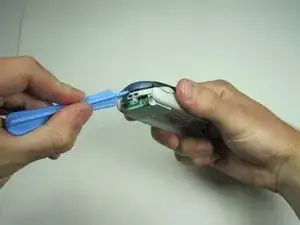

После снятия винтов половинки корпуса разойдутся. Если этого не произошло, аккуратно разъедините их с помощью поддёва.
Шаг 5

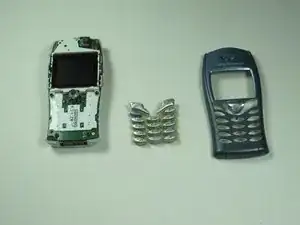

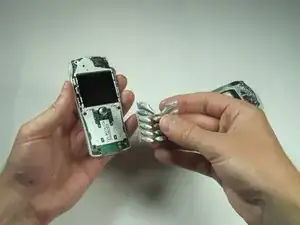

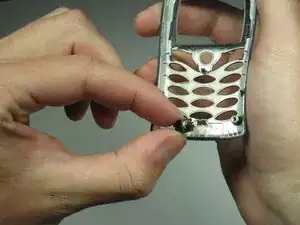

Снимите клавиатуру.
Шаг 6

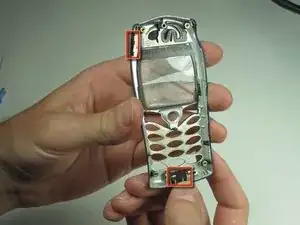

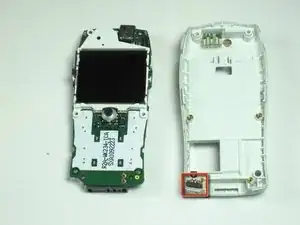

Осторожно снимите инфракрасное окошко и вибромотор.
Шаг 7

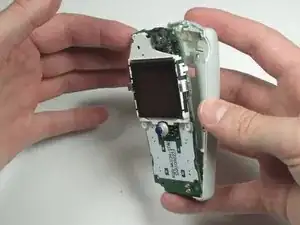

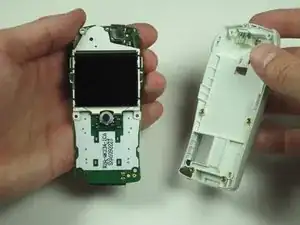

Извлеките печатную плату и дисплей из корпуса.

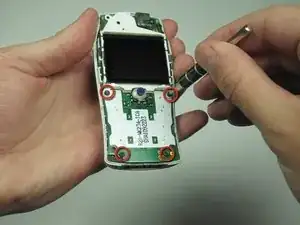

Используйте отвертку T6, чтобы удалить 4 винта, крепящие крышку.
Шаг 8

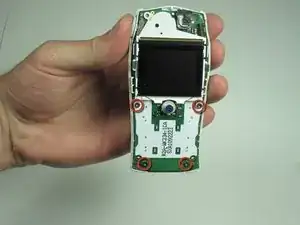

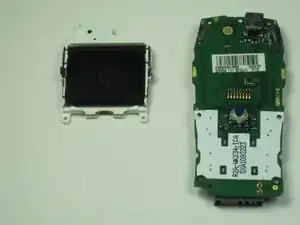

Снимите плату и экран.
Шаг 9

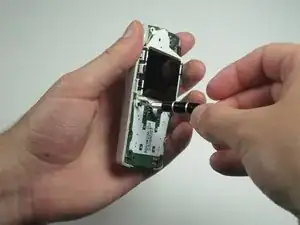

Выделите микрофон с помощью небольшой отвёртки или аналогичного инструмента.
Шаг 10

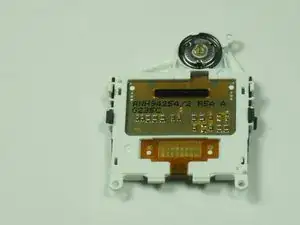

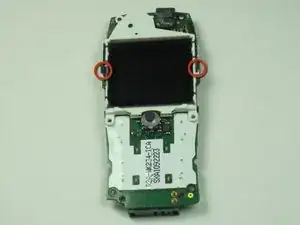

Осторожно снимите пластиковые защёлки, удерживающие экран на плате.
Шаг 11

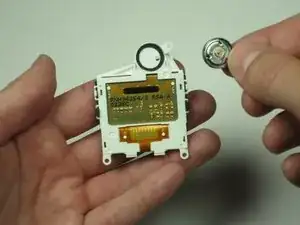

Снимите динамик, расположенный в корпусе экрана прямо над дисплеем.
Аккуратно подденьте его небольшой отвёрткой или аналогичным инструментом.
Шаг 12

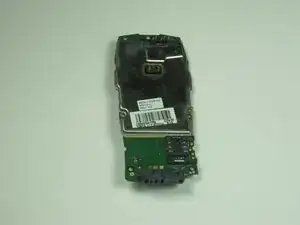

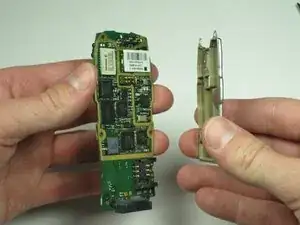

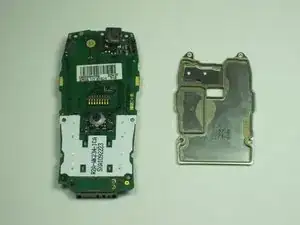

Снимите пластину с печатной платы, защищающую более точные элементы обработки.
Шаг 13

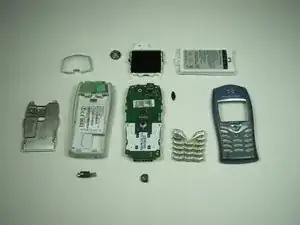

Поздравляем, Вы успешно разобрали Sony Ericsson T68i!
Заключение
Чтобы собрать устройство обратно, выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
