Замена экрана Sony Ericsson TM506

Открутите два нижних винта длиной 5.4 мм отвёрткой Torx T6.

Снимите две резиновые заглушки для верхних винтов пластиковой лопаткой.

Открутите эти два винта длиной 5.4 мм отвёрткой Torx T6.

Вокруг внешнего корпуса расположены восемь защёлок. Осторожно отщёлкните их, чтобы снять внешний корпус.

Звуковой блок прикреплён к корпусу двумя защёлками.

Поднимите звуковой блок вверх, чтобы отсоединить его от корпуса.

Найдите 80-контактный разъём.

Осторожно поднимите разъём вверх, чтобы отсоединить его от платы.

Две защёлки крепят материнскую плату к корпусу.

Используя пластиковую лопатку, осторожно подденьте материнскую плату, чтобы отсоединить её.

Материнская плата очень хрупкая. Старайтесь действовать решительно, но аккуратно при снятии, так как она не снимается легко.

С помощью пинцета нажмите фиксатор петли внутрь до упора.

Фиксатор петли должен заходить примерно на 5.5 мм.

Отсоедините нижнюю и верхнюю части телефона от петли, к которой они прикреплены.

Не разъединяйте две части полностью, иначе вы повредите плоский кабель.

Протяните плоский кабель через отверстие в петле, чтобы полностью разделить верхнюю и нижнюю половины телефона.

Верхняя и нижняя крышки держатся на клее. Чтобы снять их, используйте булавку в четырёх указанных выемках и извлеките крышки.

Снимите четыре винта длиной 5.4 мм отвёрткой Torx T5.

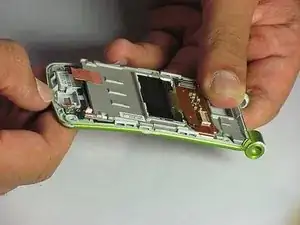

Вставьте пластиковую лопатку в указанное место и приложите давление до отсоединения защёлки корпуса. Затем поднимите корпус до полного отделения двух частей.

С помощью скрепки отсоедините динамик от корпуса.

Отсоедините GPS от корпуса, осторожно поддев его и поднимая вверх.

Отсоедините камеру вручную или с помощью скрепки аналогично тому, как был снят динамик.

После отсоединения трёх компонентов становится возможным снять плоский кабель.

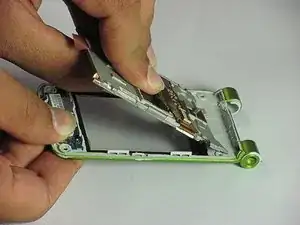

Просто сдвиньте плоский кабель вправо, и он полностью отсоединится от корпуса.

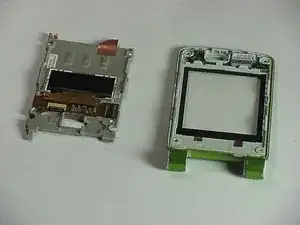

Отделите экран от корпуса с одного конца. Затем вытяните экран, чтобы полностью отсоединить его.
