Замена динамика, GPS и камеры Sony Ericsson TM506

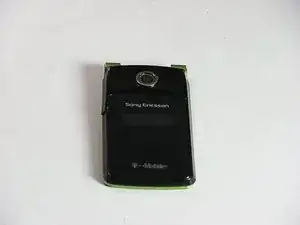

Крепко удерживайте телефон между пальцами, большим пальцем на крышке батарейного отсека.

Нажмите большим пальцем вниз, пока крышка батарейного отсека не снимется.

Открутите два нижних винта 5.4 мм отверткой Torx T6.

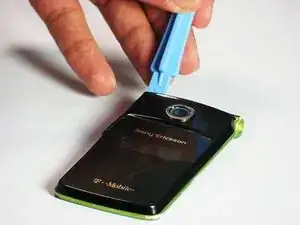

Снимите две резиновые заглушки для верхних двух винтов с помощью пластиковой лопатки для вскрытия.

Открутите эти два винта 5.4 мм отверткой Torx T6.

По внешней крышке расположено восемь защелок. Аккуратно отщелкните их, чтобы снять внешнюю крышку.

Корпус динамика закреплён в крышке двумя защёлками.

Поднимите корпус динамика вверх, чтобы извлечь его из крышки.

Найдите 80-контактный разъём.

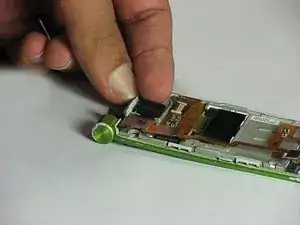

Аккуратно подденьте разъём, чтобы отсоединить его от платы.

Две защёлки фиксируют материнскую плату в корпусе.

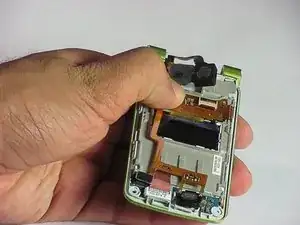

Используя пластиковую лопатку для вскрытия, аккуратно поднимите материнскую плату, чтобы отсоединить её.

Материнская плата чрезвычайно хрупкая. Снимайте её с усилием, но деликатно, так как она не снимается легко.

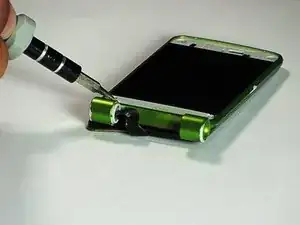

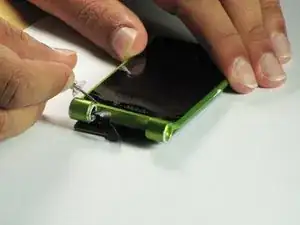

Используйте пинцет, чтобы нажать стопор шарнира до упора.

Стопор шарнира должен быть утоплен примерно на 5.5 мм.

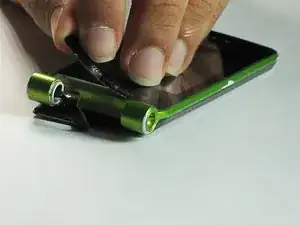

Отсоедините нижнюю и верхнюю половины телефона от шарнира, к которому они прикреплены.

Не разъединяйте полностью две части, иначе вы повредите шлейф.

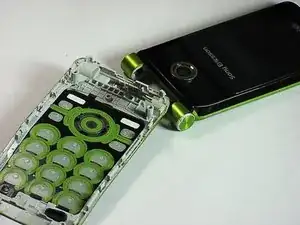

Протяните шлейф через отверстие в шарнире, чтобы полностью разделить верхнюю и нижнюю половины телефона.

Верхняя и нижняя крышки удерживаются клеем. Чтобы снять их, используйте канцелярскую кнопку в четырёх отмеченных выемках.

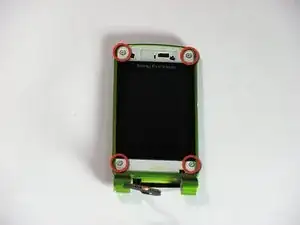

Снимите четыре винта 5.4 мм отверткой Torx T5.

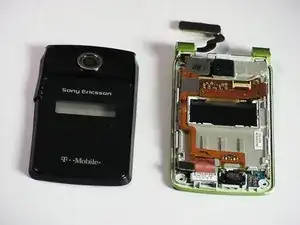

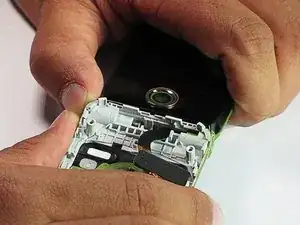

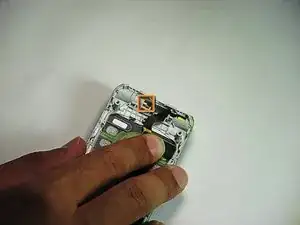

Вставьте пластиковую лопатку в указанное место и надавите, пока защёлка корпуса не отщёлкнется. Затем поднимите корпус до полного разделения двух частей.

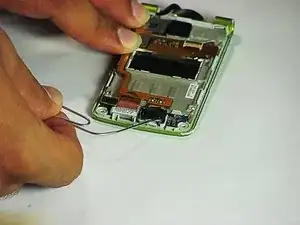

Используйте скрепку, чтобы отсоединить динамик от корпуса.

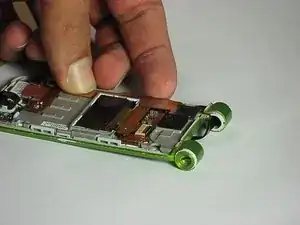

Отделите GPS от корпуса, аккуратно поддев и приподняв его из корпуса.

Снимите камеру вручную или с помощью скрепки аналогично тому, как снимали динамик.

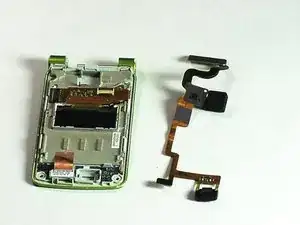

После отсоединения трёх компонентов можно вынуть шлейф.

Сдвиньте шлейф вправо, и он полностью освободится от корпуса.
